37KV حسب ضرورت ٹرانسفارمر سب اسٹیشن
باکس سب اسٹیشن1 کے آگ اور دھماکے سے بچاؤ کے آپریشن کے لیے احتیاطی تدابیر۔ باکس قسم کے سب سٹیشن طویل مدتی اوورلوڈ کے تحت کام نہیں کر سکتے، خاص طور پر چند سالوں کے استعمال کے بعد، شارٹ سرکٹس کو ہونے سے روکنے کے لیے کوائل ایجنگ اور انسولیشن ایجنگ جیسے مسائل پر توجہ دی جانی چاہیے۔2۔ اگر تیل میں ڈوبا ہوا ٹرانسفارمر باکس قسم کے سب سٹیشن میں نصب ہے، تو یہ بھی ضروری ہے کہ ٹرانسفارمر آئل کی موصلیت کی کارکردگی کو باقاعدگی سے چیک کریں، اور نا اہل ٹرانسفارمر آئل کو وقت پر تبدیل کریں۔ پہلے سے تیار شدہ سب سٹیشنوں کے آپریشن کے دوران، ٹرانسفارمر کے آپریشن کی حیثیت کو ہر وقت مانیٹر کیا جانا چاہئے تاکہ ٹرانسفارمر کور کی طویل مدتی ہیٹنگ کی وجہ سے موصلیت کی عمر بڑھنے سے بچ سکے۔ دیکھ بھال کے دوران، موصلیت کی تہہ کو نقصان نہ پہنچانے پر بھی توجہ دی جانی چاہیے۔4۔ باکس قسم کے سب سٹیشنوں کی روزانہ دیکھ بھال کے دوران، تاروں کے رابطے کے مسائل اور ناقص رابطہ تاروں کے بروقت ہینڈلنگ پر توجہ دی جانی چاہیے۔5۔ متعلقہ آلات کو بجلی سے ہونے والے نقصان کو روکنے اور باکس سب سٹیشن کے محفوظ آپریشن کی حفاظت کے لیے پہلے سے تیار شدہ باکس سب سٹیشنوں کے ہائی وولٹیج سوئچ گیئر، ٹرانسفارمرز اور کم وولٹیج کے سوئچ گیئر پر لائٹننگ گرفتار کرنے والے نصب کیے جاتے ہیں۔6۔ باکس ٹائپ سب اسٹیشن کے ڈیزائن کے مرحلے کے دوران، وینٹیلیشن اور گرمی کی کھپت کی صورت حال، کافی وینٹیلیشن کھلنے اور ایگزاسٹ پنکھے کو ڈیزائن کرنا ضروری ہے۔ پرپل لائٹ باکس ٹائپ سب سٹیشن ٹرانسفارمر اور کم وولٹیج دونوں کمروں میں ایگزاسٹ فین سے لیس ہے اور ٹرانسفارمر روم میں درجہ حرارت کی نگرانی کا خودکار نظام ہے جو باکس ٹائپ سب سٹیشن کے اندر درجہ حرارت کو مؤثر طریقے سے کنٹرول کر سکتا ہے۔
تصریح

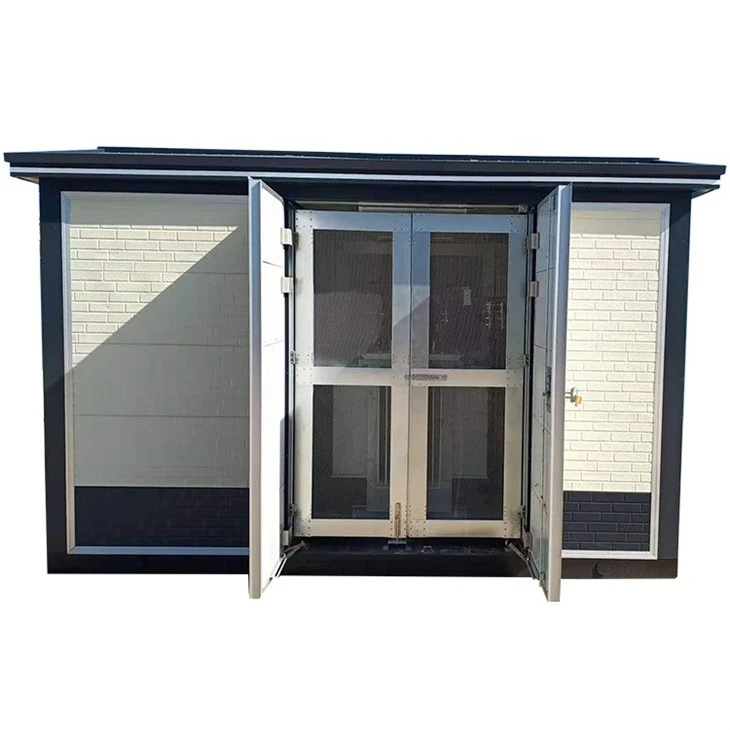

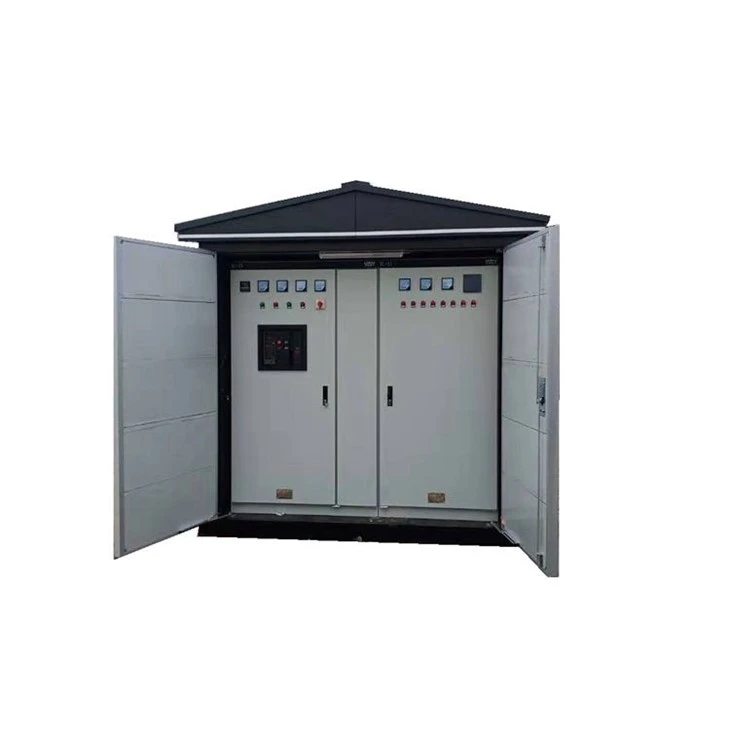

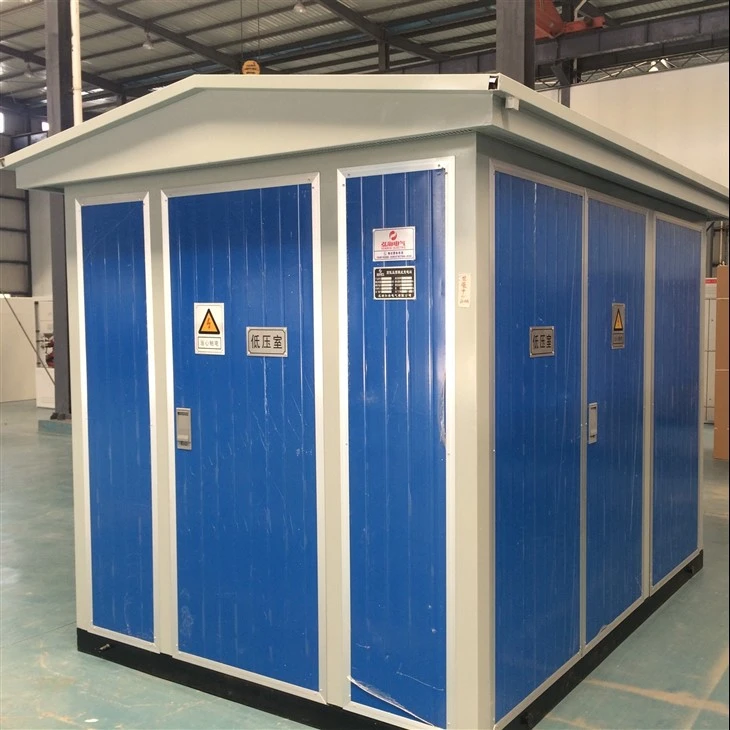

37KV حسب ضرورت ٹرانسفارمر سب اسٹیشن
ماحولیاتی حالات:
اونچائی: 1000m اور نیچے۔
محیطی درجہ حرارت: - 25 ~ جمع 40 سینٹی گریڈ۔
ہوا کی رفتار: 35m/s سے زیادہ نہیں۔
نسبتی نمی: 90 فیصد سے زیادہ نہیں ( جمع 25 سینٹی گریڈ)۔
زلزلہ افقی سرعت: {{0}}.4m/s سے زیادہ نہیں، عمودی سرعت: 0.2m/s سے زیادہ نہیں۔
استعمال کی جگہ: دھاتوں اور انسولیٹروں کے لیے نقصان دہ کوئی کنڈکٹیو، گرد آلود، مضر صحت، سنکنرن، آتش گیر اور دھماکہ خیز مواد نہیں ہونا چاہیے۔

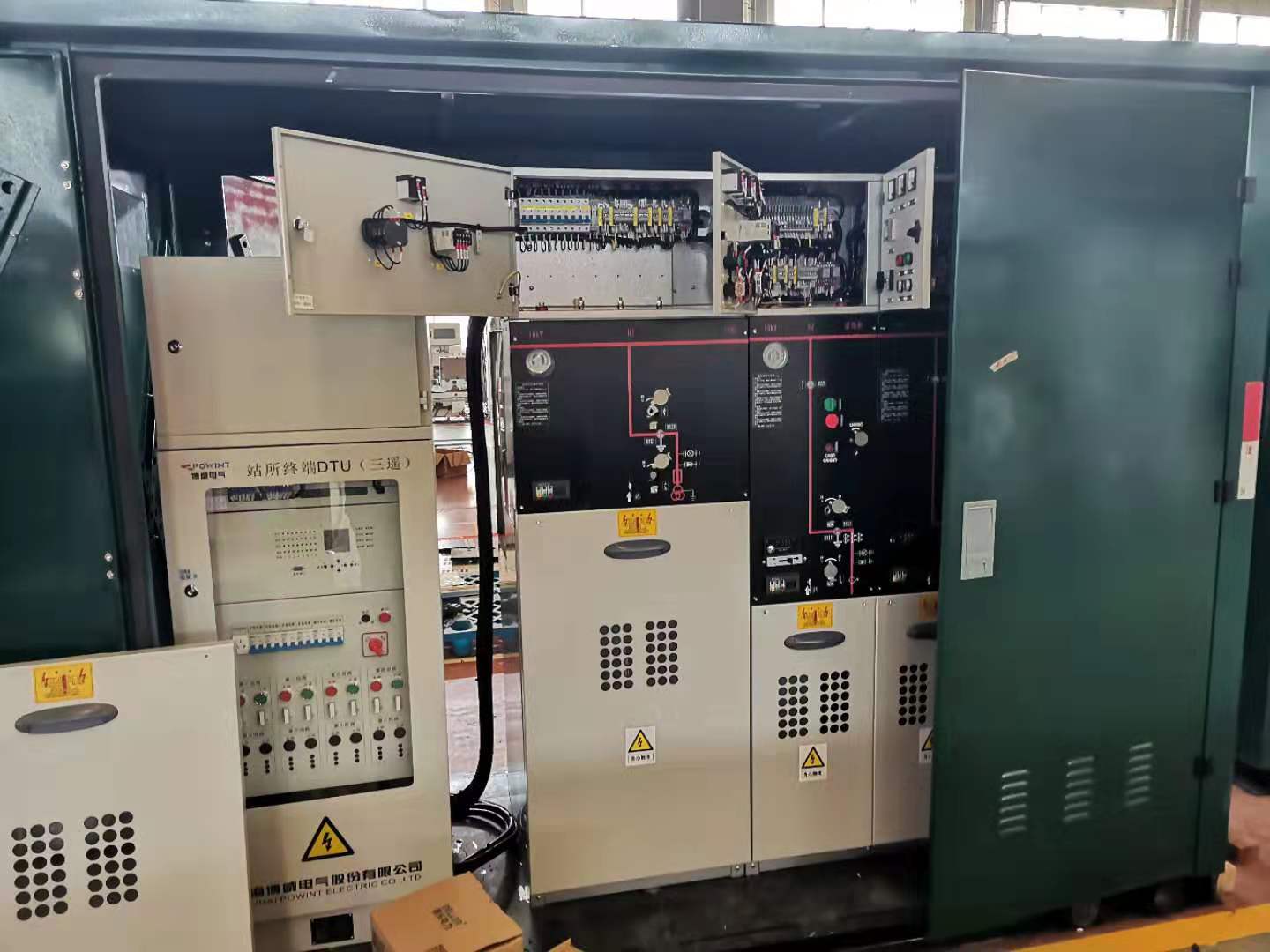

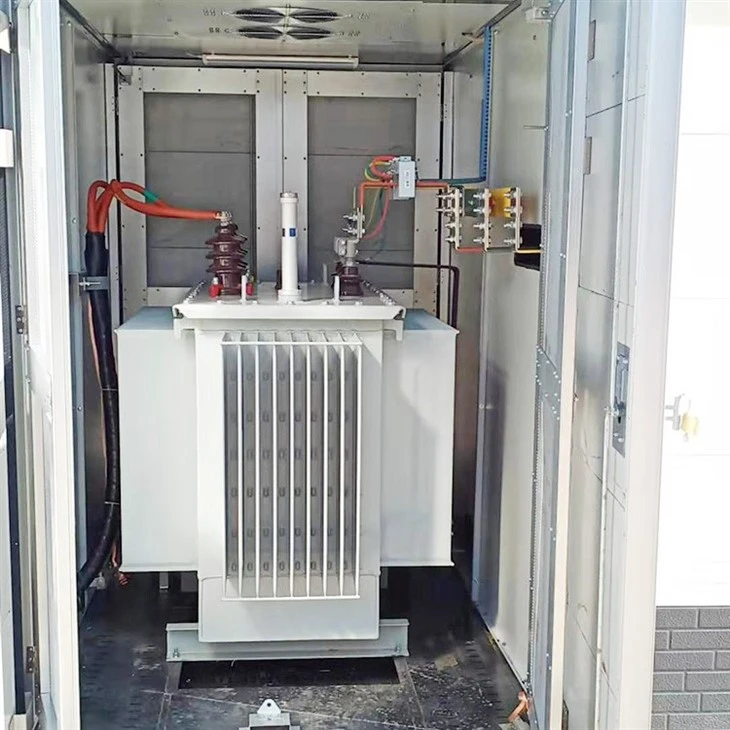

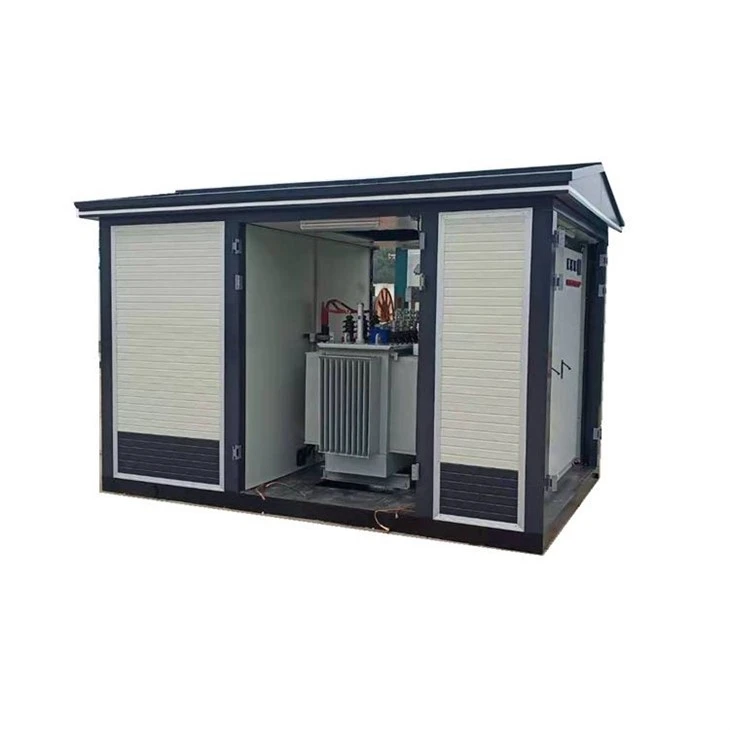

یوروپی قسم کا سب اسٹیشن، ہماری کمپنی کی طرف سے قومی شہری نیٹ ورک کی تبدیلی کی بنیاد پر تیار کردہ نئے پاور ٹرانسفارمر آلات کا ایک مکمل سیٹ ہے جو تیل میں ڈوبی سیل شدہ پاور ٹرانسفارمر اور ہائی اور کم وولٹیج کے برقی اجزاء کے لیے بہترین امتزاج بناتا ہے۔ سٹرکچر آپٹیمائزیشن کے ذریعے سوئچ گیئر کو انتہائی حد تک چھوٹا کیا جائے گا جس سے کمبائنڈ ٹرانسفارمر کے زیر قبضہ رقبہ کو بہت کم کر دیا جائے گا جیسے کہ چھوٹے حجم، کم شور، قابل اعتماد بجلی کی فراہمی، معقول ڈھانچہ، تنصیب کے لیے لچکدار، آپریشن کے لیے آسان اور چلنے کے قابل۔ زیادہ سے زیادہ حد تک لوڈ سینٹر میں گہرائی تک، وغیرہ۔ یہ ہائی وولٹیج رنگ نیٹ ورک کیبنٹ میں نیٹ ورک آٹومیشن ٹرمینل (FTU) کو جمع کر سکتا ہے، شارٹ سرکٹ اور سنگل فیز گراؤنڈنگ فالٹ کا قابل اعتماد پتہ لگا سکتا ہے، اور اس کا کام "چار ریموٹ"، جو نیٹ ورک کی تقسیم کے خودکار اپ گریڈ کی سہولت فراہم کرتا ہے۔ یہ وسیع پیمانے پر رہائشی کوارٹر تجارتی مراکز اسٹیشنوں صنعتی اور کان کنی کے اداروں ہوائی اڈوں ریل روڈ اسکولوں کے اسپتالوں، بلند و بالا عمارتوں اور مقامات میں استعمال ہوتا ہے۔
خصوصیات:
1) چھوٹا مقبوضہ علاقہ
2) مضبوط اور قابل اعتماد
3) منتقل کرنے میں آسان، خوبصورت اور عملی
4) اس کی قیمت کم ہے، اور تنصیب کی مدت مختصر ہے
باکس قسم کے سب سٹیشنوں کے لیے بیرونی تنصیب کی احتیاطی تدابیر
1. باکس ٹائپ سب اسٹیشن کا گراؤنڈ کنڈکٹر کاپر ہونا چاہیے، اور کراس سیکشنل ایریا 30mm2 سے کم نہیں ہونا چاہیے۔ کچھ آلات کے لیے جو جان بوجھ کر گراؤنڈ کنڈکٹر کے سائز کو کم کرتے ہیں، آلات کو بجلی سے نقصان پہنچانا آسان ہے۔
2. باکس ٹائپ سب اسٹیشن کے گراؤنڈنگ نیٹ ورک کو بھی کافی کوریج ایریا اور گہرائی کو یقینی بنانے کی ضرورت ہے۔ باکس ٹائپ سب اسٹیشن کے گراؤنڈنگ نیٹ ورک کو ترجیحی طور پر زمین سے 1 میٹر نیچے دفن کیا جانا چاہیے۔ مزاحمت کو کم کرنے کے لیے، کچھ عمودی ارتھ الیکٹروڈ کو بھی شامل کیا جانا چاہیے۔
3. باکس قسم کے سب سٹیشنز کو ان علاقوں میں نصب کیا جانا چاہیے جہاں مضبوط کمپن اور اثرات نہ ہوں، اور قریب میں کوئی قابل ذکر برقی مقناطیسی انڈکشن نہیں ہونا چاہیے۔ کیبل کے اندراج اور خارجی لائنوں کو تعمیراتی حفاظتی فاصلے کو پورا کرنا چاہئے۔
4. باکس قسم کے سب اسٹیشنوں کی تنصیب خشک اور ہوادار جگہ پر ہونی چاہیے، افقی طور پر نصب کی جائے، جس کی ڈھلوان 5 ڈگری سے زیادہ نہ ہو۔
5. باکس ٹائپ سب سٹیشن کی تنصیب کے علاقے میں خطرناک مادّے جیسے دھماکوں کے ساتھ ساتھ سنکنرن گیسوں یا مائعات کی موجودگی نہیں ہونی چاہیے۔
6. باکس ٹائپ سب سٹیشن کے بیرونی استعمال کے لیے ڈیوٹی کی ضرورت نہیں ہوتی، اس لیے یہ ایک چھوٹا سا رقبہ رکھتا ہے اور اس کے آپریٹنگ اخراجات کم ہوتے ہیں۔
باکس قسم کے سب اسٹیشنوں کے لیے عام برقی فالٹ سے نمٹنے کے اقدامات
1. باکس ٹرانسفارمرز کے زیادہ گرم ہونے کے علاج کے لیے اقدامات۔ باکس ٹائپ سب سٹیشنوں میں بجلی کے آلات کو زیادہ دیر تک گرم کرنے سے آسانی سے موصلیت کی عمر بڑھ جاتی ہے، جس کے نتیجے میں جوڑ ڈھیلے ہو جاتے ہیں۔ باکس سب سٹیشنوں میں اندرونی شارٹ سرکٹ درجہ حرارت میں اضافے اور یہاں تک کہ آگ لگنے کا سبب بھی بن سکتے ہیں۔ ٹرانسفارمر وائنڈنگ آپریشن کے دوران گرم ہونے کا بھی خطرہ ہے، اور مسلسل حرارتی نظام ٹرانسفارمر کو آسانی سے نقصان پہنچا سکتا ہے۔ باکس ٹائپ سب سٹیشنوں میں زیادہ گرم ہونے کے مسئلے کے جواب میں، سب سٹیشن کے اندر موجود دھول جیسے بقایا مادوں کو فوری طور پر صاف کرنا ضروری ہے۔ دوم، باکس ٹرانسفارمر کے اندر مختلف آلات کے درجہ حرارت کی نگرانی کو مضبوط بنانا اور بروقت اعلی درجہ حرارت کے وارننگ سگنلز جاری کرنا ضروری ہے۔
2. باکس ٹرانسفارمر کا لوڈ سوئچ ناقص ہے۔ باکس قسم کے سب سٹیشنوں میں، لوڈ سوئچز اپنی غلطیوں کی وجہ سے شاذ و نادر ہی ناکام ہوتے ہیں۔ آن لوڈ سوئچ کے ناکام ہونے کی بنیادی وجوہات درج ذیل ہیں: سب سے پہلے، سوئچ کافی عرصے سے استعمال ہوتا رہا ہے، جس سے سوئچ فریم کی خرابی ہوتی ہے، جس کے نتیجے میں سوئچ ڈھیلا ہو جاتا ہے اور گر جاتا ہے۔ دوم، اجزاء کی مضبوطی تسلی بخش نہیں ہے، جس کے نتیجے میں سوئچنگ آپریشنز کے دوران ٹیپ چینجر کو نقصان پہنچتا ہے۔ تیسری وجہ یہ ہے کہ سوئچ کا معیار معیاری نہیں ہے اور اسے ایک مدت تک استعمال کرنے کے بعد اسپنڈل ٹوٹنے جیسے حالات پیدا ہو جاتے ہیں۔ باکس ٹرانسفارمر کے مستحکم آپریشن کو یقینی بنانے کے لیے، پیداواری عمل کو آن لوڈ سوئچز کے سخت انتخاب کی ضرورت ہوتی ہے، جس سے سوئچ کے معیار اور تنصیب کے عمل کو یقینی بنایا جاتا ہے۔
3. باکس ٹرانسفارمر کا کم وولٹیج سوئچ ٹرپ ہو گیا اور ناکام ہو گیا۔ باکس ٹرانسفارمر میں کم وولٹیج کے سوئچ کے ٹرپ ہونے کی دو اہم وجوہات ہیں، جن میں سے ایک بس بار کی خرابی ہے۔ دوسرا سوئچ غلط آپریشن وغیرہ ہے۔ کم وولٹیج سوئچ ٹرپنگ فالٹ کی صورت میں، باکس ٹرانسفارمر کا بغور معائنہ کرنا ضروری ہے۔ ایک بار جب مین ٹرانسفارمر کے کم وولٹیج والے حصے پر اوور کرنٹ پروٹیکشن ہوتا ہے، تو متعلقہ آلات کو فوری طور پر معائنہ کرنے اور مناسب طریقے سے محفوظ کرنے کی ضرورت ہوتی ہے۔ ایک ہی وقت میں، سوئچ کے غلط استعمال کی خرابی کو ختم کریں، اس بات پر توجہ مرکوز کریں کہ آیا یہ بس بار کی خرابی ہے یا لائن کی خرابی۔ مزید متعلقہ آلات کا معائنہ کریں کہ آیا استعمال کیے جانے والے آلات کی حفاظتی پریشر پلیٹ میں کوئی رساو ہے یا نہیں۔ اگر ضروری ہو تو، معائنہ کے لئے پیشہ ورانہ سامان کا استعمال کریں.
یہ مصنوعات عام طور پر اپنی مرضی کے مطابق ہے.
ہم ایک کارخانہ دار ہیں اور ایک پیشہ ور تکنیکی شعبہ ہے جو کسٹمر کی ضروریات کے مطابق ڈیزائن اور حل فراہم کرسکتا ہے۔
ڈیزائن ڈرائنگ حاصل کرنے کے لیے برائے مہربانی ہمارے سیلز کے عملے سے رابطہ کریں۔
یہاں آپ کے حوالہ کے لئے ہمارے کسٹمر مثالیں ہیں
اگر مزید معلومات کی ضرورت ہو تو، براہ کرم ہم سے بلا جھجھک رابطہ کریں
