کومپیکٹ الیکٹریکل ٹرانسفارمر سب اسٹیشن

کومپیکٹ الیکٹریکل ٹرانسفارمر سب اسٹیشن

پروڈکٹ کی تفصیل

باکس-قسم کا پہلے سے تیار شدہ سب اسٹیشن، ہائی-وولٹیج/کم-وولٹیج کا سامان، کمپیکٹ آلات ٹرانسفارمر کے امتزاج کے لیے استعمال ہوتا ہے۔ بڑے پیمانے پر شہری اونچی عمارتوں، شہری اور دیہی عمارتوں، رہائشی علاقوں، کارخانوں، پارکوں، ہوائی اڈوں، ریلوے، آئل فیلڈز، شاپنگ مالز اور

عارضی عمارتیں اور دیگر بیرونی جگہیں۔ بجلی کی تقسیم کے نظام میں برقی توانائی کے استقبال اور تقسیم کے لیے استعمال کیا جاتا ہے۔

خصوصیت:

-بشمول آزاد ہائی وولٹیج کمرہ، ٹرانسفارمر روم اور کم وولٹیج کا کمرہ؛

ہائی-وولٹیج کی وائرنگ کو رنگ نیٹ ورکس، ٹرمینلز اور دوہری بجلی کی فراہمی میں استعمال کیا جا سکتا ہے، لچکدار پاور سپلائیز اور اعلی وشوسنییتا کے ساتھ؛

-ٹرانسفارمر خشک ہو سکتا ہے-قسم کا یا تیل-بہترین کارکردگی کے ساتھ ڈوبا ہوا ٹرانسفارمر: کم نقصان، کم شور، کم درجہ حرارت میں اضافہ، زیادہ بوجھ کی گنجائش، مضبوط شارٹ-سرکٹ مزاحمت، اور مضبوط اثر مزاحمت؛

-کم-کم پریشر والے کمرے میں کم وولٹیج کے آلات کے ایک مکمل سیٹ کا مجموعی کام ہوتا ہے۔

قابل اطلاق شرائط:

اونچائی: 2000m سے کم یا اس کے برابر

محیطی درجہ حرارت: -35ºC~+40ºC

رشتہ دار نمی:

یومیہ اوسط 95% سے کم یا اس کے برابر

ماہانہ اوسط 90% سے کم یا اس کے برابر

زلزلہ مزاحمت: 8 ڈگری

باکس ٹائپ سب اسٹیشن کو کیسے ترتیب دیا جائے۔

1، باکس ٹرانسفارمر کے ہائی-وولٹیج سائیڈ کی کنفیگریشن

(1) باکس ٹرانسفارمر کو ہائی وولٹیج کی طرف پرائمری وائرنگ کے طریقہ کار کی بنیاد پر ٹرمینل کی قسم اور رنگ نیٹ ورک کی قسم میں تقسیم کیا گیا ہے۔ ٹرمینل ٹائپ باکس ٹرانسفارمر کو اضافی وائرنگ پر غور کرنے کی ضرورت نہیں ہے: اگر ہائی-وولٹیج سائیڈ ایک سے زیادہ آؤٹ یا ایک سے زیادہ میں ایک آؤٹ (زیادہ تر دو میں سے ایک یا تین باہر، یا دو میں ایک یا دو باہر) ہے، تو اسے رنگ نیٹ ورک ٹائپ باکس ٹرانسفارمر کے طور پر سمجھا جا سکتا ہے۔

(2) یورپی طرز کے باکس ٹرانسفارمرز میں ہائی-وولٹیج سائیڈ پر سرکٹ بریکر کنفیگریشنز کے ساتھ ساتھ لوڈ سوئچ فیوز کے امتزاج سے تحفظ بھی ہوتا ہے۔ باکس ٹرانسفارمرز کی لاگت کو مدنظر رکھتے ہوئے، باکس ٹرانسفارمرز کے لیے جن کی گنجائش 800 kV · A سے زیادہ نہ ہو اور ہائی-وولٹیج سائیڈ پروٹیکشن کنفیگریشن کے لیے کم تقاضے ہوں، مؤخر الذکر اکثر استعمال ہوتا ہے۔

(3) یورپی طرز کے باکس ٹرانسفارمرز میں کنفیگر کیے گئے ہائی-وولٹیج لوڈ سوئچ زیادہ تر FLN-12 سلفر ہیکسا فلورائیڈ لوڈ سوئچ ہوتے ہیں۔

(4) تحفظ کے لیے ہائی وولٹیج فیوز پگھلنے کا درجہ بند کرنٹ درج ذیل فارمولے کے مطابق منتخب کیا جاتا ہے:

Irr=KIgmax

فارمولے میں، پگھلنے کا Irr - ریٹیڈ کرنٹ، A؛ K - گتانک، عام طور پر 1.3 کے طور پر لیا جاتا ہے:

ٹرانسفارمر کے ہائی-وولٹیج سائیڈ پر Igmax - شرح شدہ کرنٹ۔

(5) آپریشن اور دیکھ بھال کی حفاظت کو مدنظر رکھتے ہوئے، یورپی طرز کے باکس ٹرانسفارمرز کی ہائی وولٹیج سائیڈ کنفیگریشن کو درج ذیل ضروریات کو پورا کرنا چاہیے۔

① جب لوڈ سوئچ منقطع ہو جاتا ہے، تو دیکھ بھال کی حفاظت کو یقینی بنانے کے لیے ایک گراؤنڈنگ ڈیوائس موجود ہوتی ہے۔

② لوڈ سوئچ اور آئسولیشن سوئچ محفوظ آپریشن کو یقینی بنانے کے لیے باہمی لاکنگ کو یقینی بناتے ہیں۔

(6) ہائی وولٹیج لوڈ سوئچ اور فیوز کے امتزاج کی وجہ سے، امریکی طرز کا باکس ٹرانسفارمر ایک ہی تیل میں ڈوبے ہوئے باکس میں جمع ہوتا ہے، بشمول پوزیشن لوڈ سوئچ، بیک اپ فیوز، فیوز میں پلگ-اور ٹرانسفارمر۔ رنگ نیٹ ورک کی قسم پوزیشن لوڈ سوئچ کے اندرونی کنکشن ٹرمینلز کو تبدیل کرکے حاصل کی جاتی ہے۔

2، باکس ٹرانسفارمر کے لیے کم وولٹیج کی مین ڈسٹری بیوشن کیبنٹ کی ترتیب

باکس ٹرانسفارمر کی کم وولٹیج مین ڈسٹری بیوشن کیبنٹ کو عام طور پر آنے والے کم-وولٹیج آئسولیشن سوئچ، کم-وولٹیج مین سرکٹ بریکر، اور کم-وولٹیج مین میٹرنگ ڈیوائس سے لیس ہونے کی ضرورت ہوتی ہے۔ روزانہ کی دیکھ بھال اور مرمت کی ضروریات کو پورا کرنے کے لیے کم-وولٹیج آئسولیشن سوئچ کو انسٹال کیا جانا چاہیے۔ کم-وولٹیج مین سرکٹ بریکر کا انتخاب ٹرانسفارمر کی گنجائش اور سرکٹ بریکر کی تنصیب کے مقام پر شارٹ-سرکٹ کرنٹ کی بنیاد پر کیا جاتا ہے۔

3، باکس ٹرانسفارمر کے لیے خودکار ری ایکٹیو پاور کمپنسیشن ڈیوائس

موجودہ قومی معیارات کے مطابق، ری ایکٹیو پاور معاوضہ کی صلاحیت کو عام طور پر ٹرانسفارمر کی گنجائش کے 30% پر ترتیب دینے کی ضرورت ہوتی ہے، جو یقیناً اعلیٰ قدرتی پاور فیکٹر کے استعمال کے حالات کی ضروریات کو پورا کرتی ہے۔ تاہم، ائر کنڈیشنر، واشنگ مشین، ریفریجریٹرز، اور توانائی-بچانے والے لائٹنگ فکسچر جیسے گھریلو آلات کی تیزی سے مقبولیت کے ساتھ، بعض اوقات ٹرانسفارمر کی صلاحیت کے 30% کے مطابق ترتیب دینے پر متوقع اثر حاصل کرنا ممکن نہیں ہوتا ہے۔ لہذا، یہ مشورہ دیا جاتا ہے کہ ٹرانسفارمر کی گنجائش کے 40% سے 60% کے مطابق ترتیب دیں اور خود بخود 10 کنٹرول سرکٹس میں معاوضہ لیں۔ اگرچہ لاگت میں اضافہ ہوا ہے، لیکن پورے باکس ٹرانسفارمر کے مقابلے میں قیمت نسبتاً معمولی ہے، اور معاوضہ کا اثر اچھا ہے۔

4، کم-وولٹیج آؤٹ گوئنگ کیبنٹ کی ترتیب

باکس ٹرانسفارمر کی کم وولٹیج آؤٹ گوئنگ کیبنٹ میں سرکٹس کی تعداد کا تعین عام طور پر اس کے پاور سپلائی ایریا میں لوڈ ڈسٹری بیوشن اور 1-3 سرکٹس کی مناسب ریزرویشن کی بنیاد پر کیا جاتا ہے۔ ہر سرکٹ کے لیے منتخب کردہ سرکٹ بریکرز کی وضاحتیں اور ماڈلز ان کے متعلقہ حسابی بوجھ کی بنیاد پر طے کیے جاتے ہیں۔ ہر فیڈر کے لیے کم وولٹیج کے سرکٹ بریکر کے انتخاب اور سیٹنگ کے تقاضے ٹرانسفارمر مین سرکٹ بریکر سے ملتے جلتے ہیں۔ لیکن شرط یہ ہے کہ ہر فیڈر کا حساب شدہ لوڈ کرنٹ معلوم ہو۔ تب ہی معقول تقسیم حاصل کی جاسکتی ہے۔

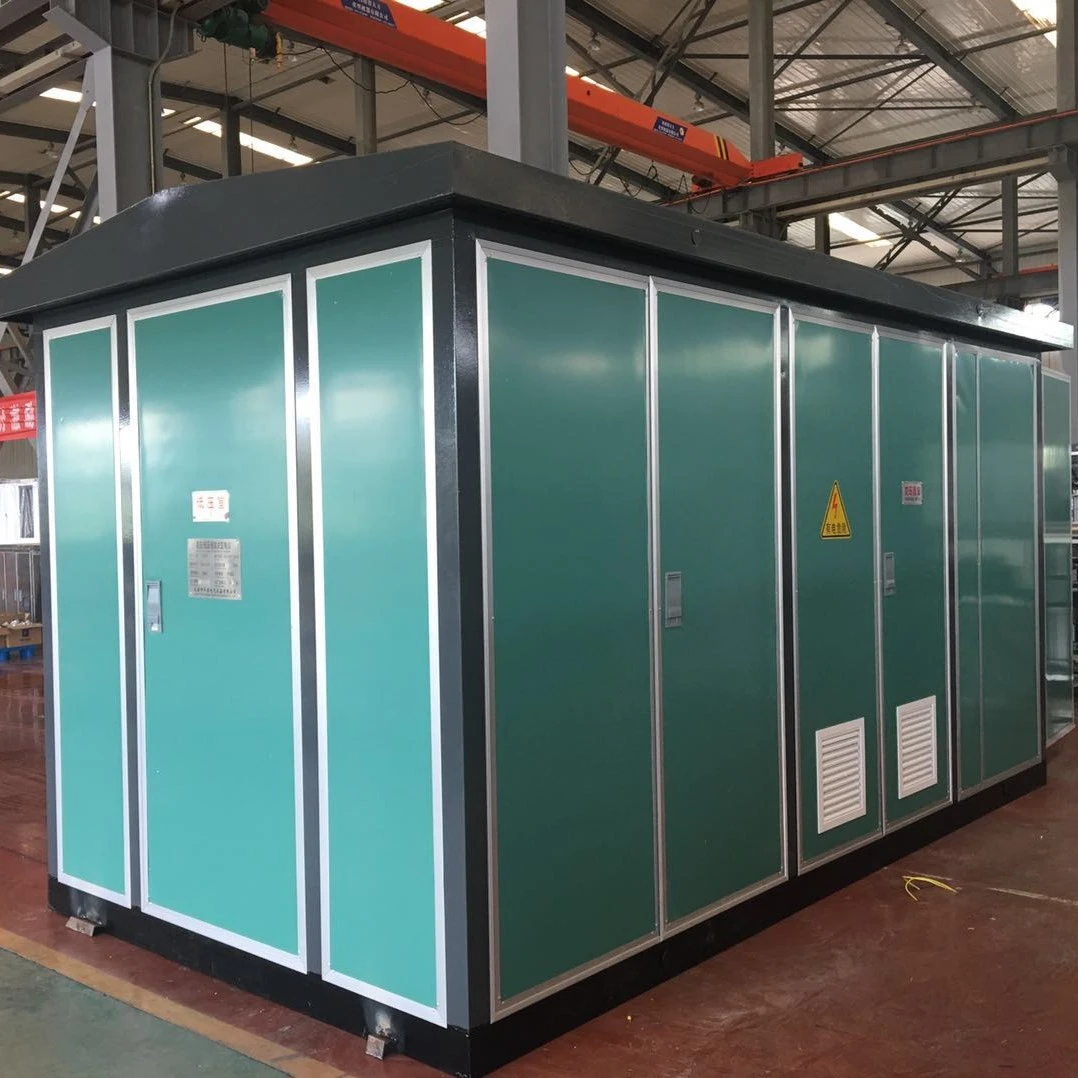

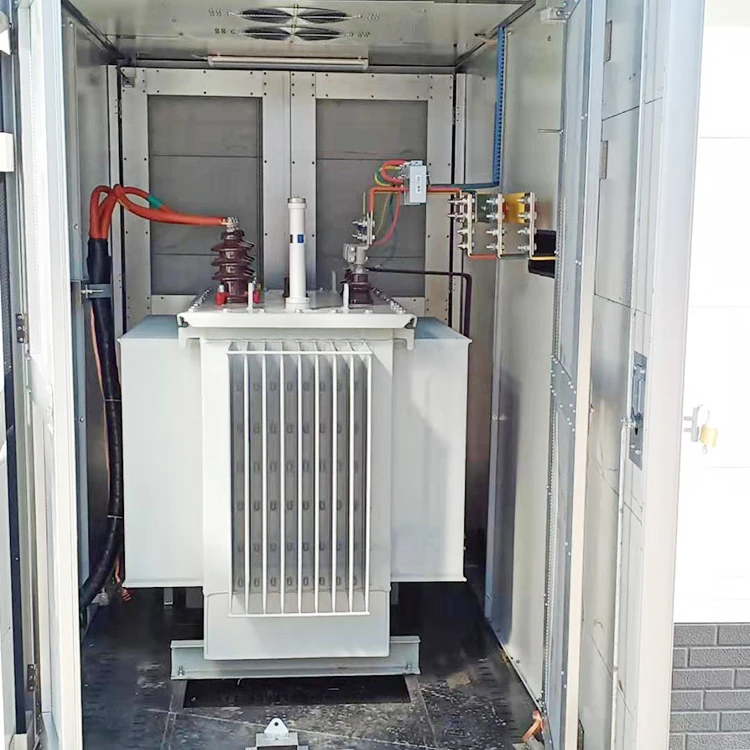

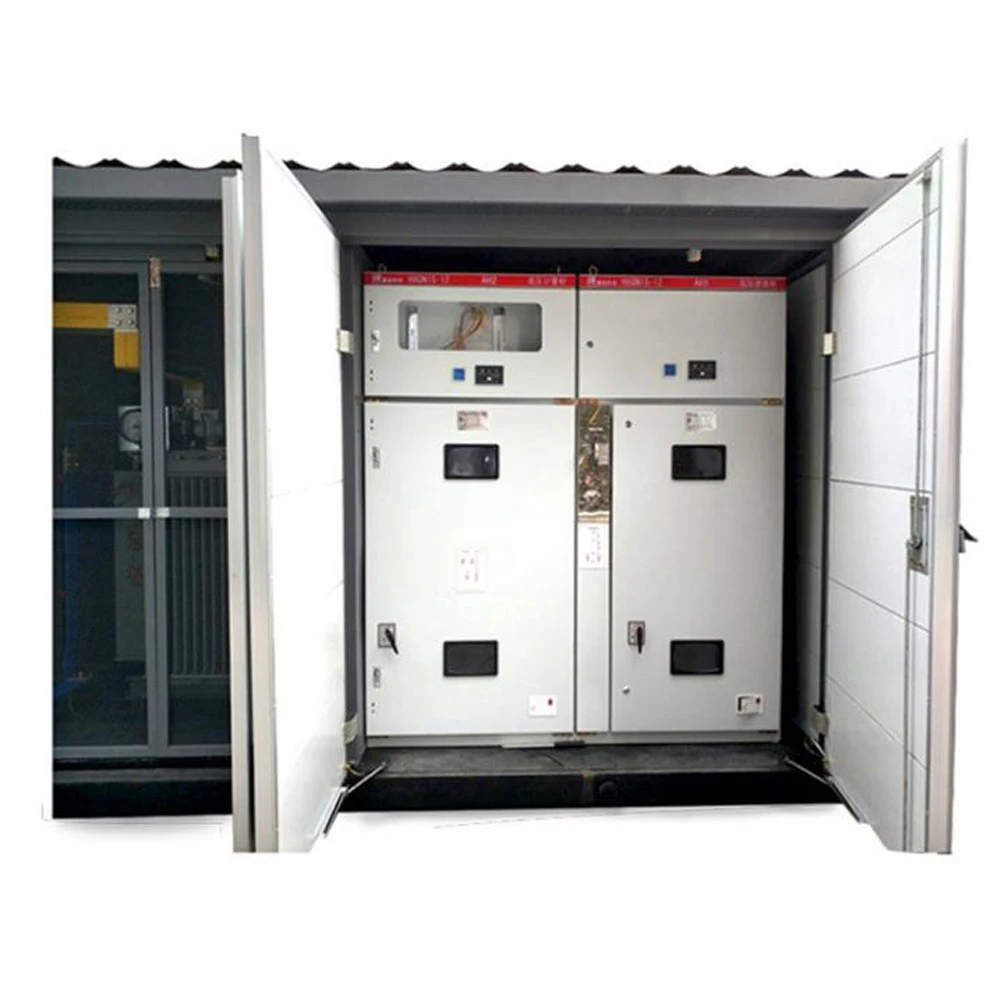

پروڈکٹ فوٹو

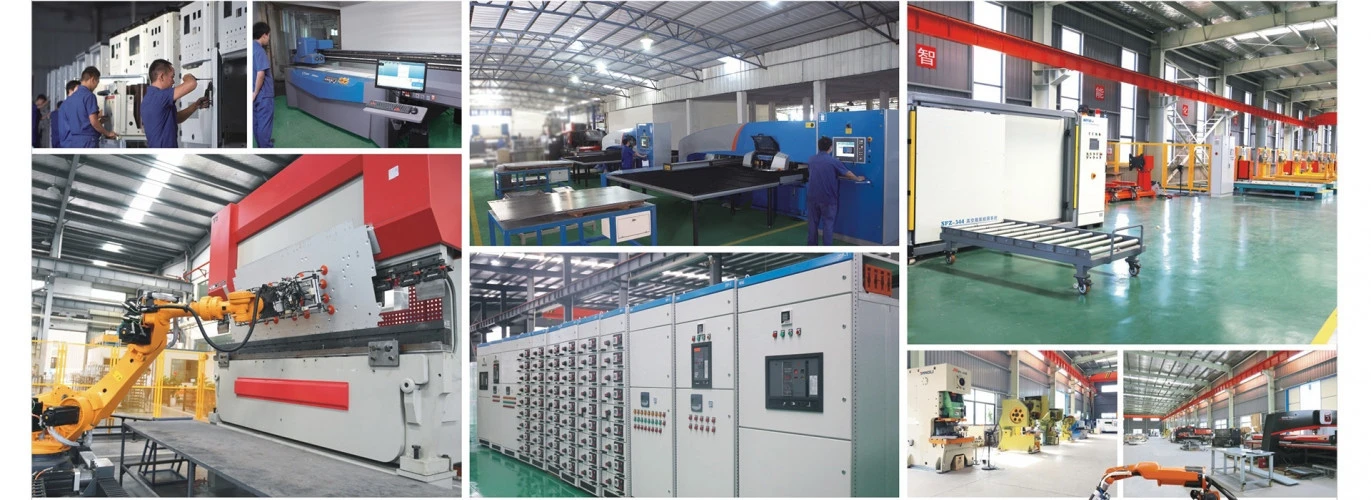

ورکشاپ

سرٹیفکیٹ

نمائش

کمپنی کا جائزہ

اکثر پوچھے گئے سوالات

Q5 : کیا OEM/ODM دستیاب ہے؟

A: جی ہاں، یہ ہے! ہماری مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے. ہمارے پاس ڈیزائن اور انجینئر ٹیمیں ہیں، ہم گاہکوں کی ڈرائنگ یا ضروریات کے مطابق مصنوعات کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

Q6 : آپ کارخانہ دار ہیں یا تجارتی کمپنی؟
A: ہم فیکٹری ہیں، 20 سال کے کارخانہ دار کے تجربے کے ساتھ 100٪ پیشہ ور صنعت کار کے طور پر، ہم گاہکوں کی ضروریات کے مطابق مصنوعات تیار کر سکتے ہیں اور ہم مصنوعات کے معیار کو بھی 100٪ کنٹرول کر سکتے ہیں۔

Q7 : کیا قیمت پر بات چیت کی جا سکتی ہے؟

A: جی ہاں، قیمت بات چیت کے قابل ہے. یہ آپ کی مقدار یا پیکیج کے مطابق تبدیل کیا جا سکتا ہے

Q8 :معائنہ کے بارے میں کیا خیال ہے؟

A: ہمارے پاس خام مال سے لے کر آخری مصنوعات تک مکمل معائنہ کا نظام ہے جس میں درجہ حرارت میں اضافہ ٹیسٹ، نمک چھڑکنے والے ٹیسٹ کنڈکٹر ٹائپ ٹیسٹ، مکینیکل لائف ٹیسٹ شامل ہیں۔

Q9 :ادائیگی کی شرائط کیا ہیں؟

A: T.T, پے پال، ویسٹرن یونینعلی بابا تجارتی یقین دہانیاور L/C ہے۔ قابل قبول 30% T/T پیشگی،70% شپمنٹ سے پہلے توازن.

مزید ویڈیو

فیس بک

https://www.facebook.com/bob.niu.35/

یوٹیوب

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

ٹویٹر

https://twitter.com/FengyuanE

آرڈر کی ہدایات

1. مین سرکٹ یا الیکٹریکل اسکیمیٹک ڈایاگرام کا تصوراتی خاکہ۔

2. ماڈل، تفصیلات اور اہم اجزاء کی مقدار۔

3. آنے والی اور جانے والی تاروں کے طریقے، کیبل کی وضاحتیں وغیرہ۔

4. شیل مواد اور ظاہری شکل: جامع بورڈ، سٹیل پلیٹ، سٹینلیس سٹیل پلیٹ، سیمنٹ بورڈ، وغیرہ.

5. دیگر آرڈر کی ضروریات۔

یہ مصنوعات عام طور پر اپنی مرضی کے مطابق ہے.

ہم ایک کارخانہ دار ہیں اور ایک پیشہ ور تکنیکی شعبہ ہے جو کسٹمر کی ضروریات کے مطابق ڈیزائن اور حل فراہم کرسکتا ہے۔

ڈیزائن ڈرائنگ حاصل کرنے کے لیے برائے مہربانی ہمارے سیلز کے عملے سے رابطہ کریں۔
