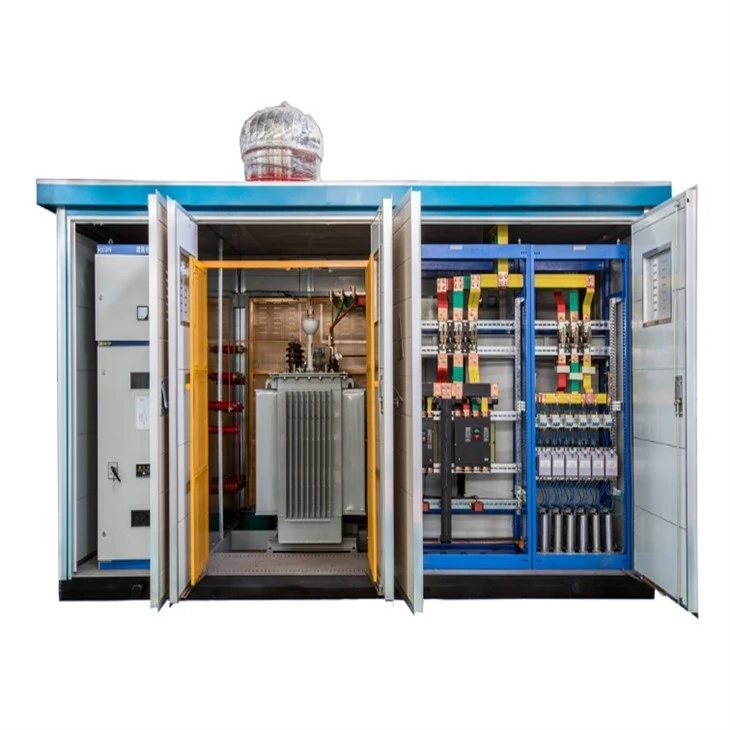

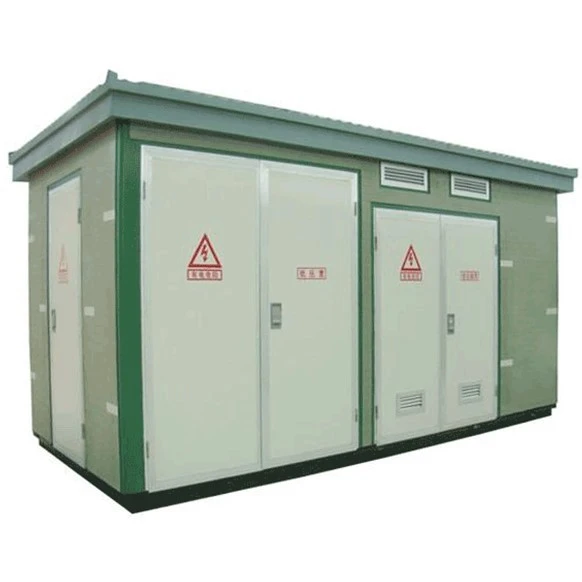

تھوک 20/0.8KV معیاری HV سوئچ گیئر سب اسٹیشن

تھوک 20/0.8KV معیاری HV سوئچ گیئر سب اسٹیشن



اے سی میٹل بند قسم کی شفٹ سوئچ کیبنٹ ایک تھری فیز AC 50HZ انڈور ڈیوائس میٹل بند سوئچ کا سامان ہے۔ پاور پلانٹس میں استعمال کیا جاتا ہے، سب اسٹیشن سسٹم ریٹیڈ وولٹیج 35kV، ریٹیڈ زیادہ سے زیادہ کرنٹ 2000A زیادہ سے زیادہ وولٹیج 40.5kV سنگل بس یا سنگل بس سیکشنلائزڈ نہیں تقسیم کے سامان کے سیٹ۔

یہ سوئچ ڈیوائس DL/ t404-91، IEC298، GB3906 اور دیگر معیارات کی ضروریات کو پورا کرتا ہے، اور اس میں سرکٹ بریکر کے غلط آپریشن کو روکنے، ہینڈ کارٹ کو بوجھ کے ساتھ دھکیلنا اور کھینچنا، گراؤنڈنگ لائن، گراؤنڈنگ لائن کے ساتھ پاور ٹرانسمیشن شامل ہے۔ اور حادثاتی چارجنگ وقفہ (جسے "پانچ احتیاط" کہا جاتا ہے)۔

باکس قسم کا سب اسٹیشن رہائشی ضلع، شہری عوامی تبدیلی، ہلچل مچانے والے شہر، تعمیراتی طاقت اور اسی طرح کے لیے موزوں ہے۔ صارفین مختلف استعمال کی شرائط اور لوڈ گریڈ کے مطابق باکس کی قسم کی تبدیلی کا انتخاب کرسکتے ہیں۔ باکس سب سٹیشن کی آمد کے بعد سے، اس نے بہت تیزی سے ترقی کی ہے۔ ترقی یافتہ ممالک میں، 70 فیصد ڈسٹری بیوشن ٹرانسفارمرز تیار کیے جا چکے ہیں، اور ریاستہائے متحدہ کا 90 فیصد حصہ ہے۔ چین کے شہری جدیدیت کی تیز رفتار ترقی اور شہری تقسیم کے نیٹ ورک کی تزئین و آرائش کو وسیع پیمانے پر لاگو کیا جائے گا۔
باکس قسم کے سب سٹیشن بلند و بالا رہائشی، پرتعیش ولاز، مربع پارکس، رہائشی علاقوں، چھوٹے اور درمیانے کارخانوں، کانوں، آئل فیلڈز، اور عارضی تعمیراتی بجلی اور تقسیم کے نظام میں بجلی کو قبول کرنے اور تقسیم کرنے کے لیے استعمال کیے جاتے ہیں۔

ماحولیاتی حالات:

اونچائی: 1000m اور نیچے۔
محیطی درجہ حرارت: - 25 ~ جمع 40 سینٹی گریڈ۔

ہوا کی رفتار: 35m/s سے زیادہ نہیں۔
نسبتی نمی: 90 فیصد سے زیادہ نہیں ( جمع 25 سینٹی گریڈ)۔
زلزلہ افقی سرعت: {{0}}.4m/s سے زیادہ نہیں، عمودی سرعت: 0.2m/s سے زیادہ نہیں۔
استعمال کی جگہ: دھاتوں اور انسولیٹروں کے لیے نقصان دہ کوئی کنڈکٹیو، گرد آلود، مضر صحت، سنکنرن، آتش گیر اور دھماکہ خیز مواد نہیں ہونا چاہیے۔

خصوصیات:

1) چھوٹا مقبوضہ علاقہ
2) مضبوط اور قابل اعتماد
3) منتقل کرنے میں آسان، خوبصورت اور عملی
4) اس کی قیمت کم ہے، اور تنصیب کی مدت مختصر ہے

اس بات کا تعین کیسے کریں کہ آیا باکس ٹرانسفارمر کا کیسنگ گراؤنڈ ہے؟

باکس ٹرانسفارمر کے کیسنگ کو گراؤنڈ کرنے کی تاثیر کو جانچنے کے لیے تین عام طریقے ہیں: بلب کی پیمائش، ملٹی میٹر کی پیمائش، اور گراؤنڈ ریزسٹنس میٹر۔ ان میں سے، ایک ملٹی میٹر سب سے زیادہ کثرت سے استعمال کیا جاتا ہے.

بلب کی پیمائش کا طریقہ

بلب کی پیمائش کے طریقہ کار کا اصول نسبتاً آسان اور بدیہی ہے۔ یہ باکس ٹرانسفارمر کیسنگ کے گراؤنڈنگ ٹرمینل پر دو غیر جانبدار اور زندہ تاروں کو الگ الگ نکالنا ہے، اور انہیں الگ سے عام سرکٹ سے جوڑنا ہے۔ لائیو تاروں کا ایک سیٹ گراؤنڈنگ ٹرمینل سے منسلک ہوتا ہے، اور دوسرا سیٹ عام سرکٹ میں لائیو تار سے جڑا ہوتا ہے۔ روشنی کے بلب کے دو سیٹوں کی چمک کا مشاہدہ کریں۔ اگر گراؤنڈنگ ٹرمینل گروپ کے لائٹ بلب روشن نہیں ہوتے ہیں تو، باکس ٹرانسفارمر کی گراؤنڈنگ متعلقہ ضروریات کو پورا نہیں کرتی ہے، اور کوئی گراؤنڈنگ اثر نہیں ہے۔ اگر باکس ٹرانسفارمر کے گراؤنڈنگ ٹرمینل پر لائٹ بلب مسلسل آن اور آف ہے، تو یہ ظاہر کرتا ہے کہ باکس ٹرانسفارمر کا مجموعی گراؤنڈنگ رابطہ خراب ہے۔

گراؤنڈنگ مزاحمتی میٹر

گراؤنڈنگ ریزسٹنس میٹر کا استعمال بھی ایک عام طریقہ ہے، جس سے گراؤنڈنگ ریزسٹنس کے سائز کا بصری طور پر پتہ لگایا جا سکتا ہے۔ جب تک متعلقہ گراؤنڈنگ مزاحمت 5 اوہم سے زیادہ نہ ہو، یہ متعلقہ قومی معیارات پر پورا اترتا ہے۔ تاہم، اس پیمائش کے آلات کی قیمت نسبتاً زیادہ ہے، اور عام طور پر چھوٹے اور درمیانے درجے کے ادارے براہ راست اس سامان کو نہیں خریدتے ہیں۔

ملٹی میٹر پیمائش کا طریقہ

ملٹی میٹر پیمائش کا طریقہ باکس ٹرانسفارمرز کے لیے ایک عام گراؤنڈ پیمائش کا طریقہ ہے۔ ملٹی میٹر کو 250V پر سیٹ کریں اور صفر اور لائیو تاروں کے ساتھ ساتھ زمینی اور زندہ تاروں کے درمیان وولٹیج کی پیمائش کریں۔ دو قسم کے اعداد و شمار کا ایک سادہ موازنہ ظاہر کرتا ہے کہ زیرو اور لائیو تاروں کے درمیان وولٹیج زمینی تار اور لائیو وائر پر وولٹیج کے برابر یا تھوڑا زیادہ (5V سے زیادہ نہیں) ہے، جو زمینی تار کی اچھی گراؤنڈنگ کی نشاندہی کرتا ہے۔ دونوں کے درمیان فرق جتنا چھوٹا ہوگا، گراؤنڈنگ مزاحمت اتنی ہی کم ہوگی۔ اس کے برعکس، باکس ٹرانسفارمر کیسنگ کی گراؤنڈنگ باڈی خراب ہو جائے گی۔

آخر میں، یہ یاد رکھنا چاہیے کہ پیمائش کے تینوں طریقے مکمل طور پر چارج کیے گئے ہیں، اور متعلقہ جانچ کے اہلکاروں کو اپنی ذاتی حفاظت پر توجہ دینی چاہیے۔











Q5: کیا OEM/ODM دستیاب ہے؟

A: جی ہاں، یہ ہے! ہماری مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے. ہمارے پاس ڈیزائن اور انجینئر ٹیمیں ہیں، ہم گاہکوں کی ڈرائنگ یا ضروریات کے مطابق مصنوعات کو اپنی مرضی کے مطابق بنا سکتے ہیں۔



Q6: آپ صنعت کار یا تجارتی کمپنی ہیں؟
A: ہم فیکٹری ہیں، 20 سال کے صنعت کار کے تجربے کے ساتھ 100 فیصد پیشہ ور صنعت کار کے طور پر، ہم گاہکوں کی ضروریات کے مطابق مصنوعات تیار کر سکتے ہیں اور ہم مصنوعات کے معیار کو بھی 100 فیصد کنٹرول کر سکتے ہیں۔



Q7: کیا قیمت پر بات چیت کی جا سکتی ہے؟

A: جی ہاں، قیمت بات چیت کے قابل ہے. یہ آپ کی مقدار یا پیکیج کے مطابق تبدیل کیا جا سکتا ہے



Q8: معائنہ کے بارے میں کیا خیال ہے؟

A: ہمارے پاس خام مال سے لے کر آخری مصنوعات تک مکمل معائنہ کا نظام ہے جس میں درجہ حرارت میں اضافہ ٹیسٹ، نمک چھڑکنے والے ٹیسٹ کنڈکٹر ٹائپ ٹیسٹ، مکینیکل لائف ٹیسٹ شامل ہیں۔



Q9: ادائیگی کی شرائط کیا ہیں؟

A: TT، پے پال، ویسٹرن یونین، علی بابا تجارتی یقین دہانی اور L/C قابل قبول ہے۔ 30 فیصد T/T پیشگی، 70 فیصد بیلنس شپمنٹ سے پہلے۔



Q10: کمپنی کی طرف سے پیش کردہ سروس کیا ہے؟

A: ہمارے پاس پیشہ ور انجینئر ٹیم ہے جو کسٹمر کی مختلف ضروریات کو پہنچنے کے لئے سڑنا ڈیزائن اور تیار کرسکتی ہے۔

ہمارے پاس سیلز ٹیم بھی ہے جو پہلے سے فروخت سے لے کر فروخت کے بعد تک اچھی سروس پیش کرتی ہے۔



یہ مصنوعات عام طور پر اپنی مرضی کے مطابق ہے.
ہم ایک کارخانہ دار ہیں اور ایک پیشہ ور تکنیکی شعبہ ہے جو کسٹمر کی ضروریات کے مطابق ڈیزائن اور حل فراہم کرسکتا ہے۔
ڈیزائن ڈرائنگ حاصل کرنے کے لیے برائے مہربانی ہمارے سیلز کے اہلکاروں سے رابطہ کریں۔

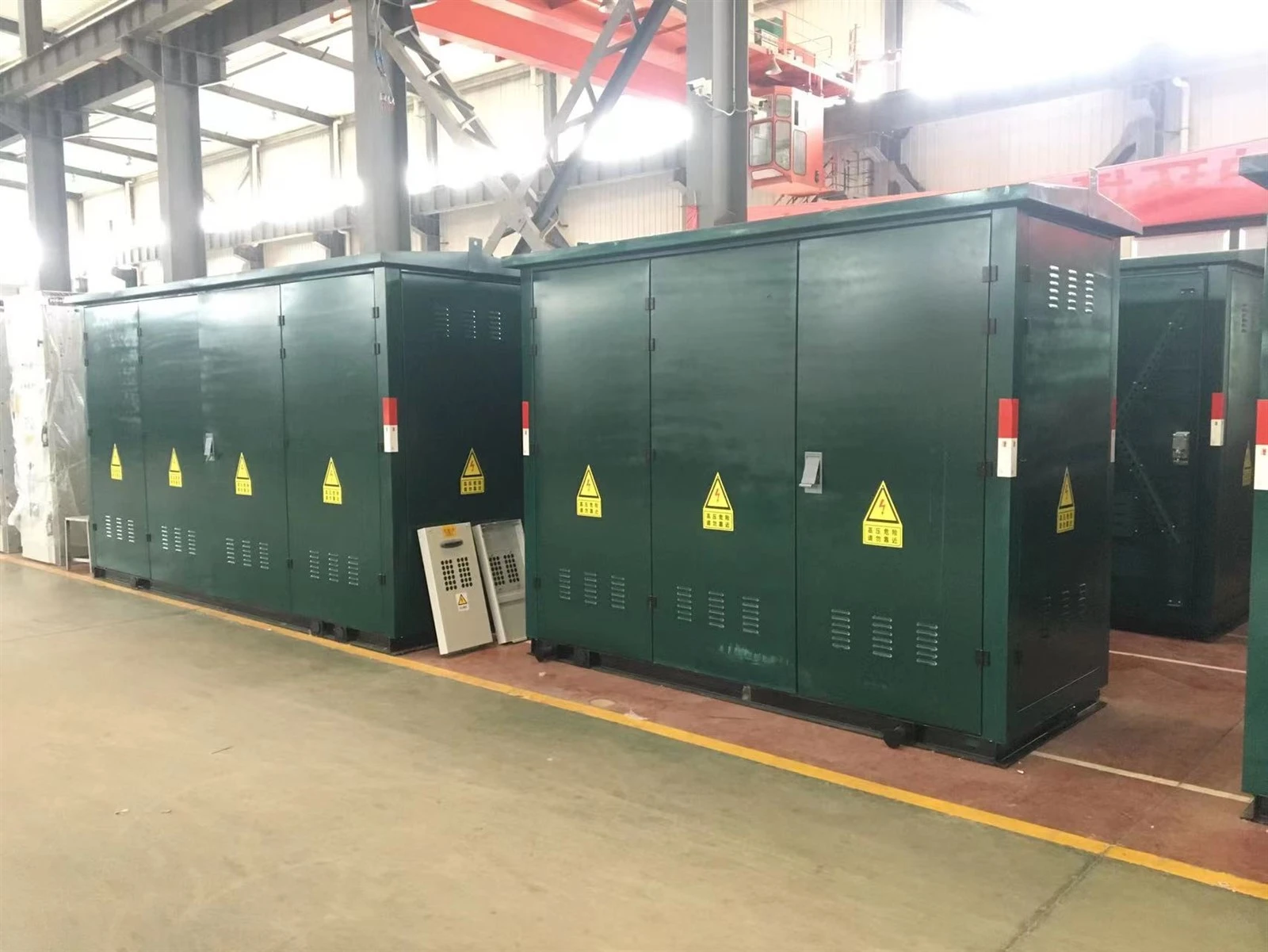

یہاں آپ کے حوالہ کے لئے ہمارے کسٹمر مثالیں ہیں

ملائیشین کلائنٹس

تکنیکی تقاضے اور آلات کی خصوصیات
Re: 82 سیٹ کمپیکٹ سب سٹیشن
آئٹم- نہیں.	تکنیکی ڈیٹا کا شیڈول	یونٹ	درکار ہے (پر 3000 m	پیش کردہ ڈیٹا
	سسٹم ڈیٹا کی ضروریات
1.05.10	ارتھنگ کے لیے پھنسے ہوئے تانبے کا کنڈکٹر
	کارخانہ دار	-
	مواد	-	تانبا
	کراس سیکشن	mm2	>50
	لمبائی	m	>40
1.05.11	ارتھنگ راڈز
	کارخانہ دار	-
	قسم	-
	ماٹیریا!	-
	لمبائی	m
	سیکشنز فی راڈ	پی سیز
1.6	کمپیکٹ سب سٹیشنز (آپشن 1)
	کارخانہ دار	-		فینگیوان
	قسم	-		آؤٹ ڈور
	مکمل سب اسٹیشن کے لیے مجموعی طور پر تحفظ کی کلاس	-	آئی پی 44	آئی پی 44
	دیوار کا مواد	-		جی آئی
	مجموعی طول و عرض (W x L x H)
	1x50 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	ملی میٹر/ملی میٹر/ملی میٹر		3000x1850x2150
	■ 1x100 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	ملی میٹر/ملی میٹر/ملی میٹر		3000x1850x2150
	1x160 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	ملی میٹر/ملی میٹر/ملی میٹر		3000x1850x2150
	• 1x250 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	ملی میٹر/ملی میٹر/ملی میٹر		3000x1850x2150
	مجموعی وزن
	■ 1x50 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	کلو		1000 کلوگرام
	■ 1x100 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	کلو		1000 کلوگرام
	■ 1x160 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	کلو		1000 کلوگرام
	■ 1x250 kVA ٹرانسفارمر کے ساتھ S/S کے لیے	کلو		1000 کلوگرام

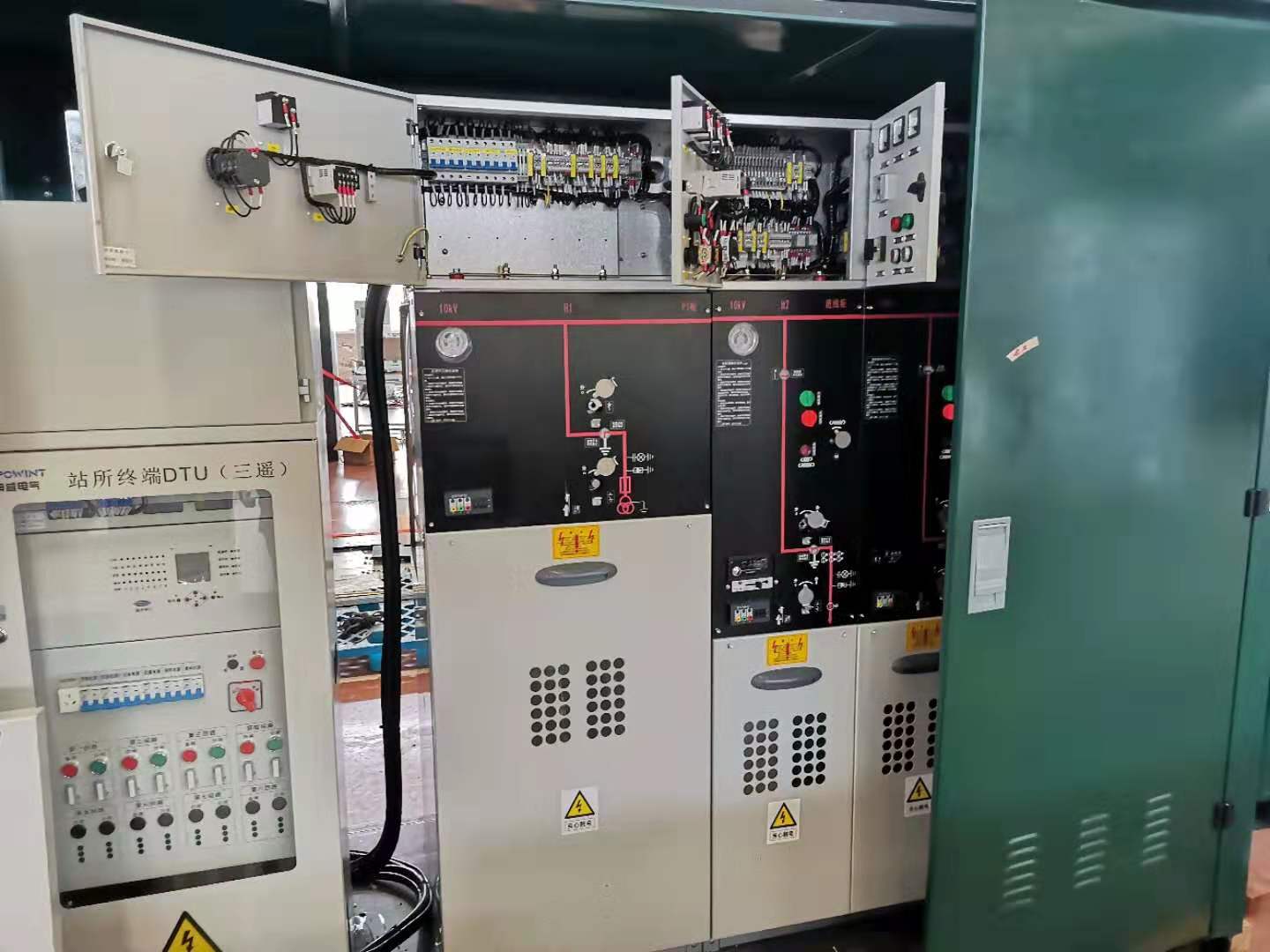

1.6.1	20 kV سوئچ گیئر کا سامان
	کارخانہ دار	-		Chnt / مساوی
	قسم	-		انڈور RMU



اگر مزید تفصیلات کی ضرورت ہو تو، براہ کرم ہم سے بلا جھجھک رابطہ کریں
