کم وولٹیج کیبنٹ اور میڈیم وولٹیج کیبنٹ کا تجزیہ

کم وولٹیج کیبنٹ اور میڈیم وولٹیج کیبنٹ کا تجزیہ

کم وولٹیج کیپیسیٹر کی کابینہ درمیانے وولٹیج کیپسیٹر سے مختلف ہے۔ میڈیم وولٹیج کیپسیٹر کیبنٹ عام طور پر کیپسیٹر آؤٹ لیٹ کیبنٹ سے مراد ہے، جس کا مطلب ہے کہ آؤٹ لیٹ کیبل کیپسیٹر کو کنٹرول کرنے اور اس کی حفاظت کے لیے کیپسیٹر ڈیوائس سے منسلک ہے۔ اسی طرح، گراؤنڈ ٹرانسفارمر الماریاں ہیں. کیپیسیٹر ڈیوائس کو ایک باڑ یا باکس میں نصب کیا جاتا ہے، جو الگ الگ آلات سے لیس ہوتا ہے جیسے آئسولیشن سوئچز، کنٹیکٹرز، ری ایکٹرز، کیپسیٹرز وغیرہ، ایک الگ جگہ میں رکھا جاتا ہے، درمیانے وولٹیج سوئچ گیئر کی طرح ایک ہی قطار میں نہیں۔ کم وولٹیج کیپیسیٹر کیبنٹ دراصل کیبنٹ میں کیپسیٹرز انسٹال کرتی ہے، کنٹرول کے طریقہ کار کے مطابق کنٹرول کے لیے کنٹیکٹرز یا کمپوزٹ سوئچز کا استعمال کرتے ہوئے، اور عام بیلناکار کپیسیٹرز یا سمارٹ کیپسیٹرز انسٹال کرتی ہے۔

درمیانے وولٹیج سرکٹ بریکرز کے بڑے سائز کے برعکس، کم وولٹیج کی کابینہ صرف ایک یا دو سرکٹ بریکر (ڈبل لیئر کیبنٹ) کو آؤٹ گوئنگ سرکٹس کے طور پر انسٹال کر سکتی ہے۔ کم وولٹیج سوئچ گیئر عام طور پر کئی سے دس سے زیادہ سرکٹ بریکرز، جیسے چار فریم سرکٹ بریکرز یا 12 مولڈ کیس سرکٹ بریکرز انسٹال کر سکتے ہیں۔ درمیانے وولٹیج کے نکالنے کے قابل سوئچ گیئر کی طرح، سوئچ گیئر میں کم وولٹیج کا فریم سرکٹ بریکر بھی واپس لینے کے قابل ڈھانچہ کو اپناتا ہے، جس میں سوئچ گیئر پر ایک بیس فکس ہوتا ہے، جس میں بنیادی اور ثانوی رابطے، والوز، گائیڈ ریلز، اور دیگر میکانزم شامل ہیں۔ واپس لینے کے قابل جسم میکانزم میں سوئنگ کے ذریعے بنیادی اور ثانوی سرکٹس کے کنکشن اور منقطع کو حاصل کرتا ہے۔

کم وولٹیج آؤٹ گوئنگ کیبنٹ کی دو قسمیں ہیں: فکسڈ پارٹیشن کی قسم اور دراز کی قسم۔

کم وولٹیج فکسڈ اور علیحدہ سرکٹ بریکر پلگ ان یا واپس لینے کے قابل مولڈ کیس سرکٹ بریکرز کو اپناتے ہیں۔ پلگ ان بیس سوئچ گیئر پر فکس ہے، اور برانچ بس بار مین بس بار سے منسلک ہے۔ پلگ ان مولڈ کیس میں مکینیکل انٹر لاکنگ ہوتا ہے، اور سرکٹ بریکر کو بیس سے صرف اس وقت نکالا جا سکتا ہے جب اسے کھولا جائے۔ میڈیم وولٹیج فکسڈ سوئچ گیئر سرکٹ بریکرز فکسڈ سرکٹ بریکر ہیں جنہیں آئسولیشن سوئچز کے ساتھ استعمال کرنے کی ضرورت ہے، یعنی سرکٹ بریکر میں آئسولیشن فنکشن نہیں ہوتا ہے (آئیسولیشن لوڈ سوئچ میں آئسولیشن فنکشن ہوتا ہے)، اس لیے اس کا ہونا ضروری ہے۔ ایک الگ تھلگ سوئچ اور آپریٹنگ میکانزم۔ سرکٹ بریکر اور آئسولیشن سوئچ میکانکی طور پر آپس میں جڑے ہوئے ہیں، اور آئسولیشن سوئچ صرف سرکٹ بریکر کو بند کر سکتا ہے جب یہ بند ہو، اور سرکٹ بریکر صرف آئسولیشن سوئچ کو کھول سکتا ہے۔

کم وولٹیج کی دراز کیبنٹ دراز پر مولڈ کیس سرکٹ بریکرز، کرنٹ ٹرانسفارمرز، انڈیکیٹر لائٹس، ملٹی فنکشنل میٹر وغیرہ کے ساتھ نصب ہے۔ ایک دراز ایک آؤٹ لیٹ سرکٹ ہے، چھوٹے دراز کو براہ راست بورڈ میں داخل کیا جا سکتا ہے، جبکہ بڑے درازوں میں عام طور پر میکانزم میں جھول ہوتا ہے۔ موٹر کنٹرول سرکٹ کے لیے، درازوں کو کانٹیکٹرز، تھرمل ریلے، اور شروع کرنے کے دیگر طریقوں جیسے فارورڈ اور ریورس روٹیشن، سٹار ڈیلٹا وغیرہ سے لیس کیا جا سکتا ہے۔ میڈیم وولٹیج موٹر کنٹرول ہینڈ کارٹ پر نصب کنٹیکٹرز اور فیوز کے امتزاج کو اپناتا ہے، جو عام طور پر صرف براہ راست شروع کیا جا سکتا ہے. فارورڈ اور ریورس روٹیشن کے لیے، متعدد رابطہ کاروں کی ضرورت زیادہ پیچیدہ ہے، اور متعدد درمیانے وولٹیج کیبنٹس کو ایک ساتھ استعمال کرنے کی ضرورت ہے۔

درمیانے وولٹیج کے سوئچ گیئر میں دیکھ بھال اور مرمت کے دوران گراؤنڈ تحفظ کے لیے گراؤنڈنگ سوئچ ہوتا ہے۔ کم وولٹیج والے سوئچ گیئر میں گراؤنڈنگ سوئچ نہیں ہوتا ہے، اور 380V کم وولٹیج سوئچ گیئر کو حفاظتی تحفظ کے لیے براہ راست گراؤنڈنگ تار سے جوڑا جا سکتا ہے۔

تحفظ کی سطح درمیانے وولٹیج کی الماریاں اور کم وولٹیج کیبنٹس پر لاگو ہوتی ہے۔ درمیانی وولٹیج کیبنٹس میں آپریشنل تسلسل کو کھونے کا تصور اندرونی علیحدگی کی قسم کی بنیاد پر دیکھ بھال کے دوران بجلی کی بندش کی حد کا تعین کرنا ہے۔ عام طور پر، دھاتی بکتر بند واپس لینے کے قابل سوئچ گیئر کا LSC لیول 2B ہوتا ہے، جس کا مطلب ہے کہ کیبل روم کو برقرار رکھتے ہوئے مین بس بار لائیو ہو سکتا ہے۔ کم وولٹیج کی الماریاں FORM کی شکل میں آتی ہیں، جو کہ علیحدگی کی قسم ہے۔ فارم 4b تمام سرکٹس کے لیے فنکشنل یونٹس کی مکمل علیحدگی حاصل کرتا ہے، بشمول ہر باہر جانے والی لائن کے لیے کیبل کنکشن۔ میڈیم وولٹیج کیبنٹ میں اندرونی آرک فالٹ لیولز ہوتے ہیں جیسے IAC AFLR، اور کم وولٹیج والے سوئچ گیئر کو بھی اندرونی آرک فالٹس کو پورا کرنے کی ضرورت ہوتی ہے۔ تاہم، نان آرسنگ زونز جیسی تعریفیں ہیں، اور نسبتاً کم وولٹیج والے سوئچ گیئر کی آرسنگ انرجی بہت چھوٹی ہے۔

درمیانے وولٹیج کی کابینہ ہائی وولٹیج کی حفاظت پر زور دیتی ہے، جبکہ کم وولٹیج سوئچ گیئر آپریشن اور دیکھ بھال کی سہولت پر زور دیتا ہے۔

پروڈکٹ لنک

http٪3a٪2f٪2fwww.switchgear-china.com٪2fswitchgear٪2flow-وولٹیج-سوئچگیئر٪2flow-وولٹیج-برقی-کنٹرول-پینل-بورڈ.html

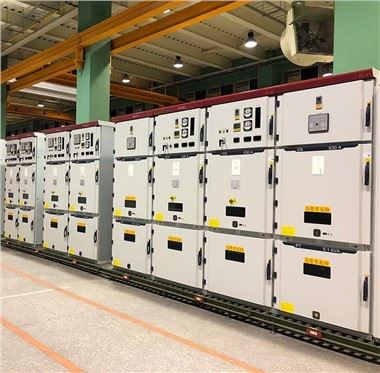

پروڈکٹ فوٹو
