ہائی اور لو وولٹیج سوئچ گیئر کی اقسام

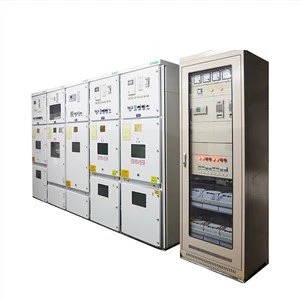

ہائی اور کم وولٹیج سوئچ گیئر: یہ بجلی کی تقسیم کے آلات کا ایک مکمل سیٹ ہے جو ایک مخصوص سرکٹ پلان کے مطابق بنیادی آلات اور ثانوی آلات کے ذریعے جمع کیا جاتا ہے۔ یہ لائنوں اور آلات کو کنٹرول اور حفاظت کے لیے استعمال کیا جاتا ہے۔ اسے فکسڈ ٹائپ اور ہینڈ کارٹ کی قسم میں تقسیم کیا گیا ہے، اور آنے والے اور جانے والے وولٹیج کی سطح کے مطابق، اسے ہائی وولٹیج سوئچ کیبنٹ (فکسڈ ٹائپ اور ہینڈ کارٹ ٹائپ) اور کم وولٹیج سوئچ کیبنٹ (فکسڈ ٹائپ اور دراز ٹائپ) میں تقسیم کیا جا سکتا ہے۔

اعلی اور کم وولٹیج سوئچ گیئر کو درخواست کے نقطہ نظر سے تقسیم کیا گیا ہے:

ہائی اور کم وولٹیج سوئچ گیئر، آنے والی کابینہ:

اسے پاور ریسیونگ کیبنٹ بھی کہا جاتا ہے، یہ ایک ایسا آلہ ہے جو پاور گرڈ (آنے والی لائن سے بس بار تک) سے برقی توانائی حاصل کرنے کے لیے استعمال ہوتا ہے، اور عام طور پر سرکٹ بریکر، CTs، PTs، اور الگ تھلگ چھریوں جیسے اجزاء سے لیس ہوتا ہے۔

ہائی اور کم وولٹیج سوئچ گیئر، آؤٹ گوئنگ کیوبیکل:

اسے فیڈر کیبنٹ یا پاور ڈسٹری بیوشن کیبنٹ بھی کہا جاتا ہے، یہ وہ سامان ہے جو برقی توانائی کی تقسیم کے لیے استعمال ہوتا ہے (بس سے لے کر ہر آؤٹ لیٹ تک)۔ عام طور پر، سرکٹ بریکر، CT، PT، الگ تھلگ چاقو وغیرہ جیسے اجزاء بھی نصب کیے جاتے ہیں۔

ہائی اور کم وولٹیج سوئچ گیئر، بس بار رابطہ کیبنٹ:

یہ ایک ایسا آلہ ہے جو بس کے دو حصوں (بس سے بس تک) کو جوڑنے کے لیے استعمال ہوتا ہے۔ بس کنکشن اکثر سنگل بس سیکشن اور ڈبل بس سسٹم میں استعمال کیا جاتا ہے تاکہ صارف کے مختلف آپریٹنگ طریقوں کو منتخب کرنے کی ضروریات کو پورا کیا جا سکے یا خرابی کی صورت میں منتخب لوڈ ہٹانے کو یقینی بنایا جا سکے۔

ہائی اور کم وولٹیج سوئچ گیئر، پی ٹی کیبنٹ:

عام طور پر، بس وولٹیج کا پتہ لگانے اور تحفظ کی تقریب کا احساس کرنے کے لیے یہ براہ راست بس پر نصب ہوتا ہے۔ بنیادی طور پر اندر وولٹیج ٹرانسفارمر PT، الگ تھلگ چاقو، فیوز اور گرفتار کرنے والا وغیرہ نصب کریں۔

ہائی اور کم وولٹیج سوئچ گیئر اور آئسولیشن کیبنٹ:

یہ دونوں سروں پر بس باروں کو الگ کرنے یا بجلی کی فراہمی کے آلات سے بجلی حاصل کرنے والے آلات کو الگ کرنے کے لیے استعمال کیا جاتا ہے۔ یہ آپریٹرز کو دیکھ بھال اور اوور ہال کے کاموں میں سہولت فراہم کرنے کے لیے ایک مرئی اختتامی نقطہ فراہم کر سکتا ہے۔
