ڈسٹری بیوشن سسٹم میں مکمل فنکشن انٹیلیجنٹ ری ایکٹیو پاور کمپنسیشن ڈیوائس کے لیے استعمال کیا جاتا ہے۔

پروڈکٹ کا جائزہ

فل فنکشن ذہین ری ایکٹیو پاور کمپنسیشن ڈیوائس 400V کے ریٹیڈ وولٹیج اور 50Hz کی فریکوئنسی والے پاور سسٹم کے لیے موزوں ہے۔ اس کا استعمال پاور فیکٹر کو بہتر بنانے اور تھری فیز غیر متوازن کرنٹ کو ایڈجسٹ کرنے، بجلی کی فراہمی کے معیار کو بہتر بنانے اور توانائی کے نقصان کو کم کرنے کے لیے کیا جاتا ہے۔ یہ بنیادی طور پر مربوط ڈسٹری بیوشن باکس کے ساتھ استعمال ہوتا ہے۔

Fyux-0.4 فل فنکشن ذہین ری ایکٹیو پاور کمپنسیشن ڈیوائس بنیادی طور پر جامع ڈسٹری بیوشن باکس (جے پی کیبنٹ) کو سپورٹ کرنے کے لیے استعمال کیا جاتا ہے، 60kVAR اور 120kvar60kvar ری ایکٹیو پاور کمپنسیشن ڈیوائس بنیادی طور پر 18 کیپسیٹرز پر مشتمل ہے انشورنس، 1 کنٹرولر، 4 ٹرانسفارمر انلیٹ ٹرمینلز، 3 گرفتار کرنے والے، 1 سرکٹ بریکر اپریٹس اور کیبنٹ وغیرہ۔

120kvar ری ایکٹیو پاور کمپنسیشن ڈیوائس بنیادی طور پر 36 Capacitors، 36 ہم آہنگی والے کمپوزٹ سوئچز کے گروپس، 36 برانچ انشورنس، 1 کنٹرولر، 4 ٹرانسفارمر آنے والے ٹرمینلز، 3 لائٹننگ گرفتار کرنے والے، 1 سرکٹ بریکر اور کیبنٹ باڈی پر مشتمل ہے۔

اہم افعال اور خصوصیات

1. چھوٹے تفریق کی درجہ بندی کے ذریعہ ٹھیک رد عمل کی طاقت کا معاوضہ

فائن ری ایکٹیو پاور کمپنسیشن ڈیوائس ٹھیک مکمل کنٹرول شدہ فیز کمپلیمینٹیشن پلس فیز گراؤنڈ سب کمپلیمینٹیشن کے معاوضہ موڈ کو اپناتا ہے۔ معاوضہ کنٹرول آؤٹ پٹ بالترتیب 18 چینلز اور 36 چینلز ہیں، اور غیر متوازن فعال موجودہ ضابطے کو مدنظر رکھا گیا ہے۔

2. ایک کمپوزٹ سوئچ گروپ کو سنکرونائز کرنا

کپیسیٹر سوئچنگ سنکرونس کمپوزٹ سوئچ گروپ کو اپناتا ہے، جس میں کوڈنگ سوئچ کے ذریعے صفر کراسنگ سوئچنگ کا فائدہ ہوتا ہے، یہ محسوس ہوتا ہے کہ ان پٹ میں کوئی انرش کرنٹ نہیں، ایکسائز میں آرک لائٹ نہیں، اور سوئچنگ میں کوئی ہارمونک آلودگی نہیں ہے۔

3. وولٹیج، کرنٹ، ری ایکٹیو پاور اور پاور فیکٹر کا جامع سوئچنگ معیار

سیمپلنگ سگنل تھری فیز وولٹیج، تھری فیز کرنٹ، وولٹیج، کرنٹ، پاور فیکٹر، ری ایکٹیو پاور، ایکٹیو پاور کمپری ہینسو ججمنٹ آٹومیٹک کمپنسیشن، سوئچنگ دولن سے بچنے کے لیے اور کمپنسیشن زون کو کم کرنے کے لیے، ری ایکٹیو کمپنسیشن پر غور کرنا اور تین۔ مرحلہ غیر متوازن موجودہ ریگولیشن.

4. چھوٹے وائرلیس" چار ریموٹ"

نیٹ ورک سگنل نہ ہونے کی صورت میں، اسے ہینڈ ہیلڈ ٹرمینل کے ذریعے 10 میٹر کے اندر ریموٹ سے کنٹرول کیا جا سکتا ہے تاکہ ڈیوائس کے چلنے کی حالت اور ریئل ٹائم ڈیٹا کو چیک کیا جا سکے، اور مقررہ قیمت کو دیکھا اور اس میں ترمیم کی جا سکے۔"؛ چار دور دراز"؛ فنکشن

اہم تکنیکی پیرامیٹرز

شرح شدہ وولٹیج: 400V شرح شدہ تعدد: 50Hz

شرح شدہ معاوضہ کی صلاحیت:

60Kvar:

مرحلے میں کل 3.75kvar×12 چینلز + 2.5kvar×3 مراحل ×2 لیولز شامل کیے گئے تھے۔

120Kvar:

فیز میں کل 3.75kvar×24 چینلز اور فیز میں 2.5kvar×3 فیز ×4 لیولز

خدمت کے ماحول کے حالات

A) محیط درجہ حرارت: -45 ℃ ~ 50 ℃؛

ب) آلودگی کا درجہ گریڈ ⅲ سے زیادہ نہیں ہونا چاہیے۔

C) اونچائی 2000m سے زیادہ نہیں ہے؛

D) اندرونی تنصیب؛

E) کوئی متواتر پرتشدد کمپن نہیں ہے، اور زلزلے کی شدت 8 ڈگری سے زیادہ نہیں ہے۔

F) ڈیوائس کی انسٹالیشن سائٹ پر سسٹم وولٹیج کے اتار چڑھاؤ کی حد درجہ بندی شدہ ورکنگ وولٹیج ±10% سے زیادہ نہیں ہوگی، اور کل وولٹیج ہارمونک ڈسٹورشن کی شرح 5% سے زیادہ نہیں ہوگی۔

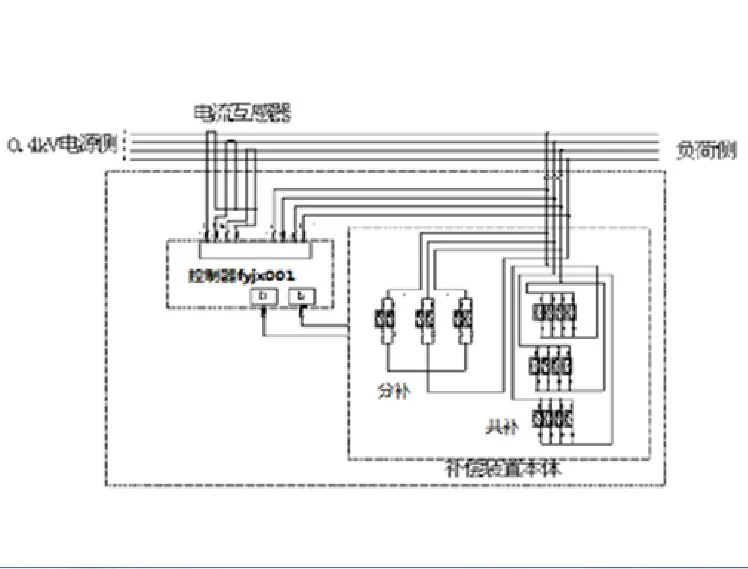

پروڈکٹ ڈسپلے
