ہائی وولٹیج ٹرانسفارمر

ہائی وولٹیج ٹرانسفارمر

1، تیل میں ڈوبا ٹرانسفارمر کیا ہے؟

تیل میں ڈوبا ہوا ٹرانسفارمر، جسے تیل میں ڈوبا ہوا ٹرانسفارمر بھی کہا جاتا ہے، ایک ٹرانسفارمر ڈیوائس ہے جو ٹرانسفارمر کے درجہ حرارت کو کم کرنے کے لیے آئل کولنگ کا استعمال کرتی ہے۔ خشک ٹرانسفارمرز کے برعکس، تیل میں ڈوبے ہوئے ٹرانسفارمر کی مرکزی باڈی ویلڈیڈ اسٹیل آئل ٹینک میں نصب ہوتی ہے جس میں موصل تیل بھرا ہوتا ہے۔ جب تیل میں ڈوبا ہوا ٹرانسفارمر کام میں ہوتا ہے، تو کوائل اور آئرن کور سے گرمی پہلے موصل تیل میں اور پھر کولنگ میڈیم میں تبدیل ہوتی ہے۔ صلاحیت کے مطابق، اسے ڈوبے ہوئے فری کولنگ ٹرانسفارمر اور ڈوبی زبردستی ایئر کولنگ ٹرانسفارمر میں تقسیم کیا جا سکتا ہے۔

2، تیل میں ڈوبے ہوئے ٹرانسفارمرز کی ساخت اور کام کرنے کا اصول

تیل میں ڈوبے ہوئے ٹرانسفارمرز ساختی طور پر ٹرانسفارمرز سے ملتے جلتے ہیں۔ لہذا، اس میں تیل میں ڈوبی ہوئی کنڈلیوں کی قابل شناخت خصوصیات ہیں، جو سامان کے اندر موجود حرارت کے نقشے کو کم کر سکتی ہیں۔

تیل میں ڈوبی قسم کے بنیادی اجزاء مقناطیسی کور، وائنڈنگز اور بشنگ پر مشتمل ہوتے ہیں۔ مقناطیسی کور مقناطیسی بہاؤ کے لیے راستہ فراہم کرتا ہے۔ وائنڈنگ ایک مقناطیسی میدان بناتی ہے جس میں کنڈکٹر کوائل کا زخم ہوتا ہے جس میں لوہے کے کور کے گرد زخم ہوتا ہے اور گتے کی رکاوٹ اور شیلڈنگ پرت سے موصل ہوتا ہے۔ وائنڈنگ موصلیت کی پرت کی موٹائی بڑھتی ہوئی وولٹیج کے ساتھ بڑھ جاتی ہے۔ بشنگ ٹرانسفارمر وائنڈنگ کو سب اسٹیشن سے جوڑتی ہے۔

تیل کی قسم کے ٹرانسفارمرز بجلی کی تقسیم یا سب سٹیشن کے لیے استعمال ہوتے ہیں۔ ان کے کور اور کنڈلی تیل میں ڈوبی ہوئی ہیں، جو ٹھنڈا اور موصل ہوسکتی ہیں۔ تیل کنویکشن کے ذریعے کنڈلی میں پائپوں کے ذریعے اور کنڈلی اور لوہے کے بنیادی اجزاء کے ارد گرد گردش کرتا ہے۔ تیل کو بیرونی طور پر ایندھن کے ٹینک کے ذریعے کم درجہ بندی والی قدروں پر ٹھنڈا کیا جاتا ہے، اور اعلی درجہ بندی والی قدروں پر ہوا کے ٹھنڈے ریڈی ایٹر کے ذریعے۔

3، تیل میں ڈوبی ٹرانسفارمرز کی اقسام

تیل میں ڈوبے ہوئے ٹرانسفارمرز کی دو اہم اقسام ہیں: سنگل-فیز ٹرانسفارمر اور تھری-فیز ٹرانسفارمر۔

A. ایک فیز تیل میں ڈوبا ہوا ٹرانسفارمر

B. تھری-فیز تیل میں ڈوبا ہوا ٹرانسفارمر

4، تیل میں ڈوبے ہوئے ٹرانسفارمرز کے استعمال کا مقصد

تیل کی قسم کے ٹرانسفارمرز کو بیرونی استعمال کے لیے زمین، بنیاد یا کھمبے پر نصب کیا جا سکتا ہے۔ وہ مختلف ایپلی کیشنز بشمول ٹرانسمیشن اور ڈسٹری بیوشن نیٹ ورکس، قابل تجدید توانائی کی پیداوار، اور چھوٹی صنعتوں میں موثر کارکردگی فراہم کرتے ہیں۔

آئل ٹرانسفارمر کی گنجائش بہت زیادہ ہے، اس لیے یہ بہت زیادہ بجلی بچائے گا، توانائی کے ضیاع کو کم کرے گا، توانائی کی بچت کرے گا، اور صارف کے اخراجات کو کم کرے گا۔ صرف یہی نہیں، مشین میں موجود تیل اندرونی تاروں کو بھی ٹھنڈا کر سکتا ہے، اس طرح ٹرانسفارمر آلات کی پائیداری اور برقی کارکردگی کو بہتر بناتا ہے۔

5، تیل میں ڈوبے ہوئے ٹرانسفارمرز کے استعمال کے لیے احتیاطی تدابیر-

1. تیل میں ڈوبے ہوئے ٹرانسفارمرز آپریشن کے لیے تیل کا استعمال کرتے ہیں، اس لیے تیل کا معیار ٹرانسفارمر کی عمر اور حفاظت کو نمایاں طور پر متاثر کرے گا۔

2. استعمال کے دوران، مشین کے عام اور محفوظ آپریشن کو یقینی بنانے کے لیے ٹرانسفارمر سسٹم کا باقاعدگی سے معائنہ اور اسے برقرار رکھنا ضروری ہے۔ بصورت دیگر، مسائل کا زیادہ خطرہ اور انتہائی خطرہ ہے۔

3. پٹرولیم سے پیدا ہونے والا فضلہ ماحول کو آلودہ کرنے اور آس پاس کے لوگوں کی زندگیوں کو متاثر کرنے کا خطرہ ہے۔ اس لیے فضلے کو بتدریج ٹھکانے لگانا بھی ضروری ہے۔

خصوصیت:

ہماری کمپنی کی طرف سے تیار کردہ ٹرانسفارمر ایک نئی قسم کی موصلیت کا ڈھانچہ اپناتا ہے، جو شارٹ-سرکٹ کی مزاحمت کو بہتر بناتا ہے۔ آئرن کور اعلی-معیار کولڈ-رولڈ سلکان اسٹیل پلیٹ سے بنا ہے۔ ہائی-وولٹیج وائنڈنگ اعلی-معیاری آکسیجن-مفت تانبے کے تار سے بنی ہے اور ایک کثیر پرت والی بیلناکار ساخت کو اپناتی ہے۔ تمام مضبوط حصوں کا علاج خصوصی اینٹی-ڈھیلے علاج سے کیا جاتا ہے۔

مصنوعات میں اعلی کارکردگی اور کم کھپت کی خصوصیات ہیں، جو بہت زیادہ کھپت اور آپریٹنگ اخراجات کو بچا سکتی ہیں۔

معیاری مواد:

1) کم مزاحمتی صلاحیت کے ساتھ آکسیجن-مفت تانبے کے تار کا انتخاب کریں، اور اسے ہموار، گڑھوں اور تیز کونوں سے پاک بنانے کے لیے اضافی سطح کے علاج کے سلسلے سے گزریں، تاکہ ٹرانسفارمر کا بوجھ کم ہو اور برقی کارکردگی زیادہ قابل اعتماد ہو۔

2) اعلی-معیار کی سلکان سٹیل پلیٹوں کا انتخاب کریں۔ کارکردگی کی سطح میں بہتری کے ساتھ، کم یونٹ کے نقصان کے ساتھ سلیکون اسٹیل پلیٹوں کا استعمال ٹرانسفارمر کے لوڈ نقصان کو کم کر سکتا ہے۔

3) اعلی-لیمینیٹڈ لکڑی کے موصلیت والے پرزوں کا انتخاب کریں، جو کبھی نہیں ٹوٹیں گے، یہاں تک کہ شارٹ-سرکٹ کرنٹ کے عمل کے تحت، تاریں حرکت نہیں کریں گی۔

4) گہرے فلٹریشن کے بعد ٹرانسفارمر کا تیل منتخب کریں۔ کم پانی، گیس اور ناپاک مواد ٹرانسفارمر کو زیادہ قابل اعتماد بناتا ہے۔

5) مؤثر طریقے سے بڑھاپے کو روکنے اور رساو کو روکنے کے لیے اعلی-معیار ربڑ کی سگ ماہی مواد کا انتخاب کریں۔

6) تمام خام مال نے معیار کا معائنہ کیا ہے، اور تمام خام مال مینوفیکچررز کا قومی معیار ISO9000 کے مطابق سختی سے جائزہ لیا گیا ہے۔

ٹرانسفارمر کے عام استعمال کی حالت:

اونچائی 1000m سے زیادہ نہیں ہے؛

ماحولیاتی درجہ حرارت:

زیادہ سے زیادہ درجہ حرارت + 40 ڈگری

گرم ترین مہینے کا اوسط درجہ حرارت +30 ڈگری ہے۔

زیادہ سے زیادہ سالانہ اوسط درجہ حرارت + 20 ڈگری

کم سے کم بیرونی درجہ حرارت -25 ڈگری

ٹرانسفو H61 20KV 160kVA B2

H61 ٹرانسفارمر 15(20)kV 160kVA B2

زخم کاپر پاور P=160KVA میں MV اور LV وائنڈنگ کے ساتھ تھری-فیز MV / LV ڈسٹری بیوشن ٹرانسفارمر

- تعمیل: NFC 52 100 - 52 112 اور 52 113 معیاری یا مادہ میں مساوی

- قدرتی ٹھنڈک: ONAN

- MV وولٹیج ایڈجسٹمنٹ: پانچ (5) پوزیشنوں میں +/- 5% سوئچ آف کرکے

- قسم: پوسٹ H61 پر

- برائے نام طاقت: 160KVA

- بنیادی درجہ بند وولٹیج: 20,000V ± 5%

- سیکنڈری وولٹیج: 410V آف-فیز کے درمیان لوڈ / فیز اور نیوٹرل کے درمیان 240V

- تعدد: 50Hz

- مختصر-سرکٹ وولٹیج: 4%

- نہیں-لوڈ نقصان 300W سے کم یا اس کے برابر ہے۔

- لوڈ نقصان 2000W سے کم یا اس کے برابر ہے۔

- کپلنگ: آؤٹ پٹ نیوٹرل کے ساتھ Dyn11

- MV اور LV کراسنگ: چینی مٹی کے برتن میں

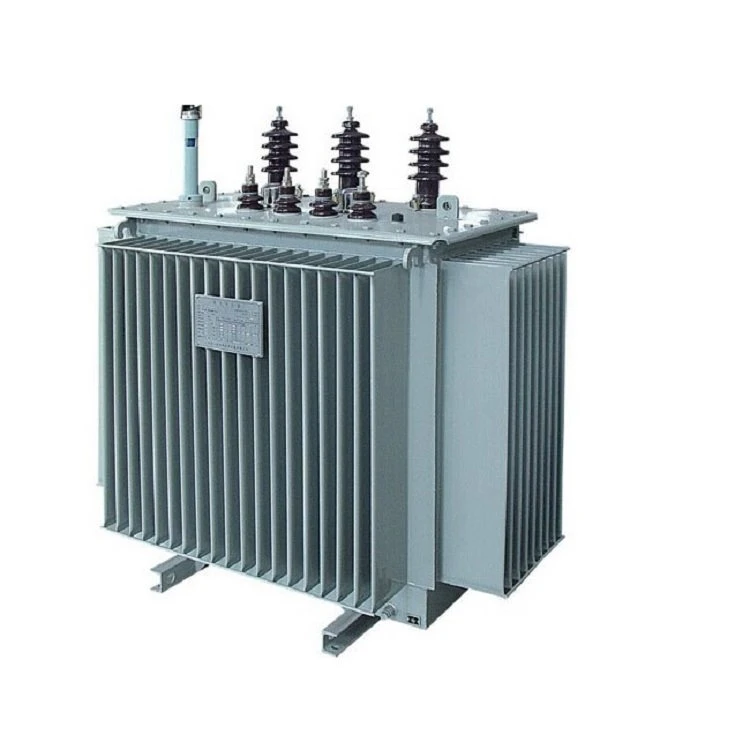

پروڈکٹ کی تصویر

کمپنی کا جائزہ

Fengyuan Power اعلی، درمیانے اور کم وولٹیج بجلی کی تقسیم کا سامان بنانے والا ہے۔ مصنوعات ہائی اور کم وولٹیج سوئچ کیبنٹ، خشک-قسم کے ٹرانسفارمرز، انڈور اور آؤٹ ڈور ویکیوم سرکٹ بریکرز، ٹرانسفارمرز، ایئر انسولیٹڈ سوئچ کیبینٹ، گیس-سے بھرے رنگ نیٹ ورک کیبنٹس، پہلے سے تیار شدہ سب سٹیشنز اور بہت سی دوسری مصنوعات کا احاطہ کرتی ہیں، جو صارفین کو سسٹم کے حل اور خدمات فراہم کرتی ہیں۔ پروڈکٹ کا ریٹیڈ وولٹیج 0.4kV-40.5kV ہے، اور ریٹیڈ کرنٹ 630A-4000A ہے۔ مختلف مصنوعات کے تکنیکی اشارے قومی معیارات اور صنعت کے معیار تک پہنچ چکے ہیں۔

نمائش

پیکنگ اور ڈیلیوری

سرٹیفیکیشنز:

یہ مصنوعات عام طور پر اپنی مرضی کے مطابق ہے.

ہم ایک کارخانہ دار ہیں اور ایک پیشہ ور تکنیکی شعبہ ہے جو کسٹمر کی ضروریات کے مطابق ڈیزائن اور حل فراہم کرسکتا ہے۔

ڈیزائن ڈرائنگ حاصل کرنے کے لیے برائے مہربانی ہمارے سیلز کے اہلکاروں سے رابطہ کریں۔

یہاں آپ کے حوالہ کے لئے ہمارے کسٹمر مثالیں ہیں

ٹوگو کسٹمر

ڈیٹا شیٹ N ڈگری 1-A: ٹرانسفارمر H61 20kV/400V کا 100kVA

اگر مزید تفصیلات کی ضرورت ہو تو، براہ کرم ہم سے بلا جھجھک رابطہ کریں
