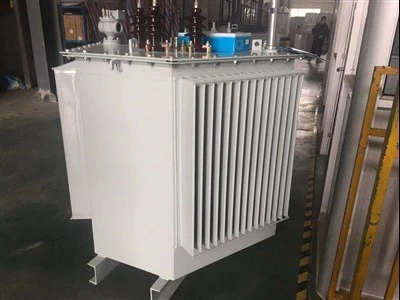

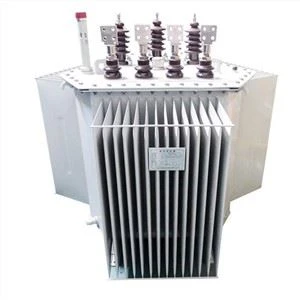

S11-M تیل میں ڈوبے ہوئے پاور ٹرانسفارمر

S11-M تیل میں ڈوبے ہوئے پاور ٹرانسفارمر:

S11-M-30-2000 / 10 مکمل طور پر مہر لگا ہوا تیل میں ڈوبا ہوا ٹرانسفارمر AC 50Hz ، ریٹنگ ورکنگ وولٹیج 10kV اور اس سے نیچے کے ساتھ بجلی کے نظام کے لئے موزوں ہے ، بطور پٹرولیم ، دھات کاری ، کیمیکل ، ٹیکسٹائل ، ہلکی صنعت اور دیگر کاروباری اداروں اور جگہوں پر بھاری دھول تقسیم کا ٹرانسفارمر۔

ٹرانسفارمر کی تیاری IEC 60076 (یا دیگر ضروریات) کے مطابق ہے۔

مقناطیسی کور کم نقصان ، اعلی پارگمیتا کرسٹل پر مبنی اسٹیل پلیٹ سے بنا ہوا ہے ، اور مرحلے کے حصے میں 45 ° مشترکہ قدم گود اسمبلی ہے ، اور کولنگ چینل سے لیس ہے۔

سمت موصل تمام 99.9٪ E-CU الیکٹرویلیٹک تانبے سے بنے ہیں۔

ٹرانسفارمر کے ڈیزائن پر منحصر ہے ، ونڈنگ مستقل یا حیرت زدہ ڈسکس ، یا سادہ یا ایک سے زیادہ سرپل ہوسکتی ہے۔

ساخت کی خصوصیات:

1. آئرن کور

لوہے کا بنیادی اعلی پارگمیتا فرومگنیٹک اناج پر مبنی سرد رولڈ سلکان اسٹیل شیٹ سے بنا ہے۔ آئرن کور ایک دل کی شکل کا آئرن کور ہے ، مکمل طور پر ترچھا مشترکہ پرتدار لوہے کا کور ، آئرن کور کالم ایک کثیر الجہتی سرکلر سیکشن ہے ، اور لوہا جوک اور لوہا کور برابر حصے کے ہیں۔

2. سمیٹنا

سمیٹتے ہوئے نالیدار سمیٹتی تیل کی منظوری ، کوئی پینٹ عمل نہیں ، اور ٹیپ پابندی کو سخت بناتے ہیں۔ سمیٹ تمام کنڈریکٹ کنڈلی ہیں۔ ہائی وولٹیج ونڈینگ میں نل کے وولٹیج کی ضروریات کے مطابق نلیاں لگتی ہیں اور نل سوئچ کی طرف جاتا ہے ، جو خانے کے احاطہ پر انسٹال ہوتا ہے اور اس کی ضرورت ہوتی ہے۔

3 مکمل آلہ آلہ

pressure 30 ~ 2000kVA ٹرانسفارمر پریشر ریلیز والو سے لیس ہے۔

requirements صارف کی ضروریات کے مطابق الارم اور ٹرپ ٹرمینلز والا گیس ریلے انسٹال کیا جاسکتا ہے۔

4. تیل کا درجہ حرارت ماپنے والا آلہ

trans ٹرانسفارمر گلاس تھرمامیٹر کے ٹیوب ساکٹ سے لیس ہے۔ ٹیوب ساکٹ آئل ٹینک کے اوپری حصے پر قائم ہے اور تیل میں 120 ± 10 ملی میٹر تک پھیل جاتی ہے۔

بیرونی سگنل ترمامیٹر سے لیس ~ 1000 ~ 2000kVA ٹرانسفارمر؛

نقل و حمل
