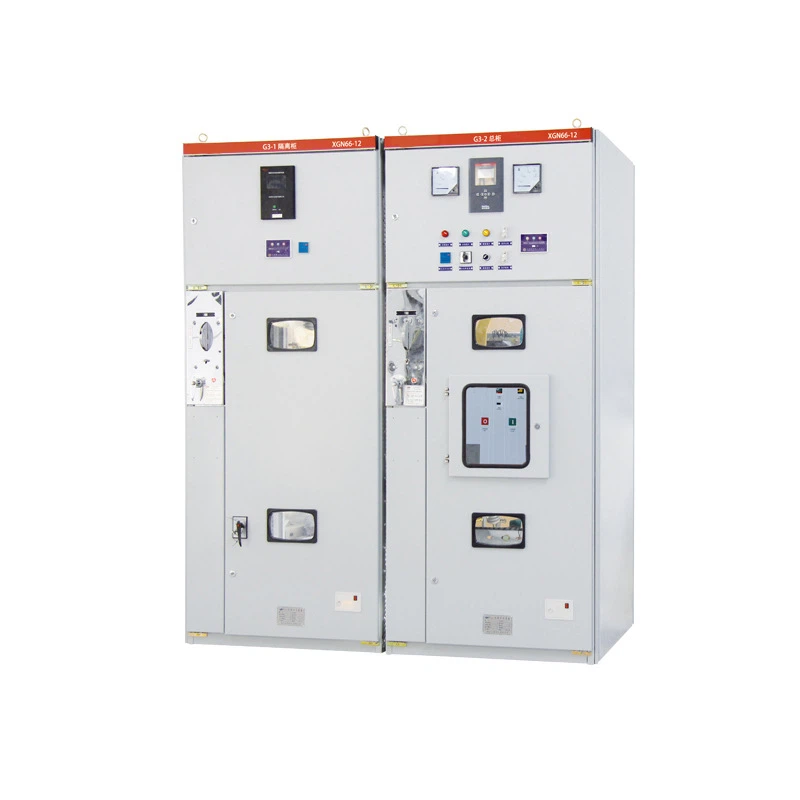

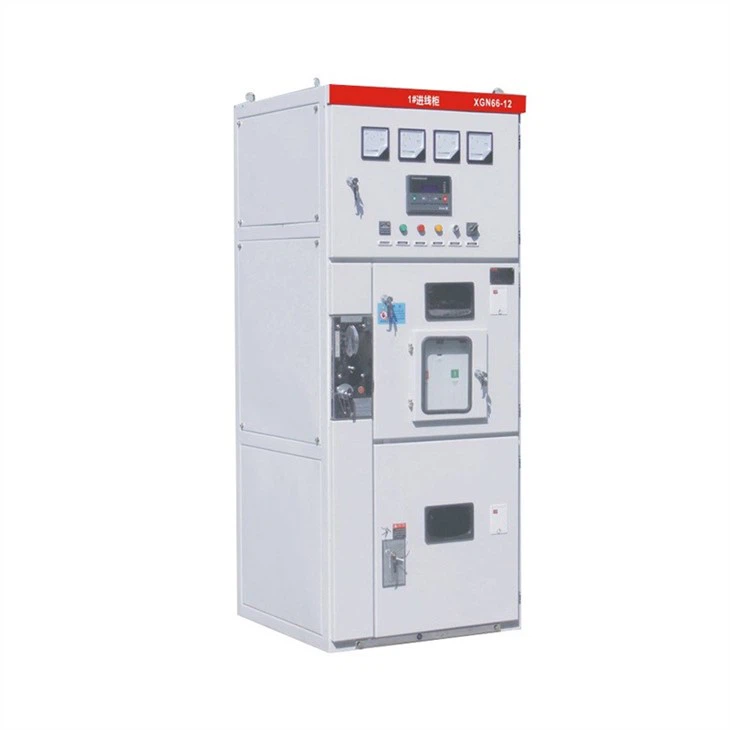

11kv ہائی وولٹیج رنگ مین یونٹ
XGN66-12 باکس ٹائپ فکسڈ ہائی وولٹیج رنگ مین یونٹ 3۔{3}}kV دو فیز AC 50Hz سسٹم میں برقی توانائی حاصل کرنے اور تقسیم کرنے کے لیے موزوں ہے۔ یہ بار بار چلنے والی جگہوں اور تیل کے سوئچ سے لیس سوئچ کیبنٹ کی تبدیلی کے لیے موزوں ہے۔ بس بار سسٹم ایک...
تصریح
XGN66-12 باکس ٹائپ فکسڈ ہائی وولٹیج رنگ مین یونٹ 3۔{3}}kV دو فیز AC 50Hz سسٹم میں برقی توانائی حاصل کرنے اور تقسیم کرنے کے لیے موزوں ہے۔ یہ بار بار چلنے والی جگہوں اور تیل کے سوئچ سے لیس سوئچ کیبنٹ کی تبدیلی کے لیے موزوں ہے۔ بس بار سسٹم سنگل بس بار سسٹم اور سنگل بس بار سیگمنٹڈ سسٹم ہے۔
| تفصیل | یونٹ | وضاحتیں |
| وولٹیج کی درجہ بندی | KV | 3.6 7.2 12 |
| موجودہ درجہ بندی | A | 630 1250 |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | 20 25 31.5 |
| شرح شدہ شارٹ سرکٹ کرنٹ | کے اے | 50 63 80 |
| ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا (4s rms) | کے اے | 20 25 31.5 |
| شرح شدہ چوٹی کرنٹ کا مقابلہ (چوٹی) | کے اے | 50 63 80 |
| شرح شدہ پاور فریکوئنسی وولٹیج کا سامنا (1 منٹ) | kV | 42 |
| شرح شدہ لائٹنگ تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | kV | 75 |
| 1 منٹ پاور فریکوئنسی معاون سرکٹ کے وولٹیج کو برداشت کرتی ہے۔ | kV | 2 |
| تحفظ کی ڈگری | IP3X | |
| طول و عرض (W x D x H) | ملی میٹر | 900 x 1000x2200 (عام) |
ساخت
سوئچ کیبنٹ ایک دھات سے بند باکس کا ڈھانچہ ہے۔ کابینہ کے کنکال کو زاویہ اسٹیل سے ویلڈیڈ کیا جاتا ہے، اور کابینہ کو سرکٹ بریکر روم، بس بار روم، کیبل روم، انسٹرومنٹ روم میں تقسیم کیا جاتا ہے، اور کمروں کو دھاتی اسٹیل پلیٹوں سے الگ کیا جاتا ہے۔
اہم خصوصیت:
1. کابینہ کا ڈھانچہ جمع، مستحکم اور قابل اعتماد، اور جوڑنے میں آسان ہے۔ یہ ایک رنگ نیٹ ورک پاور سپلائی یونٹ اور وائرنگ کے مختلف طریقوں کو تشکیل دے سکتا ہے۔
2. چھوٹے سائز، ہلکے وزن، چھوٹے زیر اثر، نصب کرنے کے لئے آسان.
3. رِنگ مین یونٹ میں تین محفوظ اور آزاد پارٹیشنز ہیں: بس بار روم، سوئچ روم اور انسٹرومنٹ کمپارٹمنٹ۔ آپریٹرز اور دیکھ بھال کرنے والے کارکنوں کی ذاتی حفاظت کو یقینی بنانے کے لیے مخصوص کابینہ اور ہر جزو کے پاس قابل اعتماد حفاظتی بنیادیں ہیں۔
4. رِنگ مین یونٹ کو لوڈ سوئچز جیسے FN12-12D اور FN25-12D سے لیس کیا جا سکتا ہے۔
5. مکینیکل انٹر لاک جدید اور قابل اعتماد ہے، اور "پانچ تحفظات" کی ضروریات کو پوری طرح پورا کرتا ہے۔
سرٹیفکیٹ
پیکنگ اور ڈیلیوری
عام طور پر، ہم لکڑی کی پیکیجنگ کا استعمال کریں گے جو لمبی دوری کی نقل و حمل جیسے سمندری نقل و حمل کے لیے موزوں ہے۔ ہم کسٹمر کی ضروریات کے مطابق خصوصی پیکیجنگ کو بھی اپنی مرضی کے مطابق بنا سکتے ہیں۔
اگر آپ کو ہماری مصنوعات کی ضرورت ہے تو، براہ کرم ہمیں ایک پیغام چھوڑ دیں، ہم اسے حاصل کرنے کے بعد جلد از جلد آپ سے رابطہ کریں گے۔
