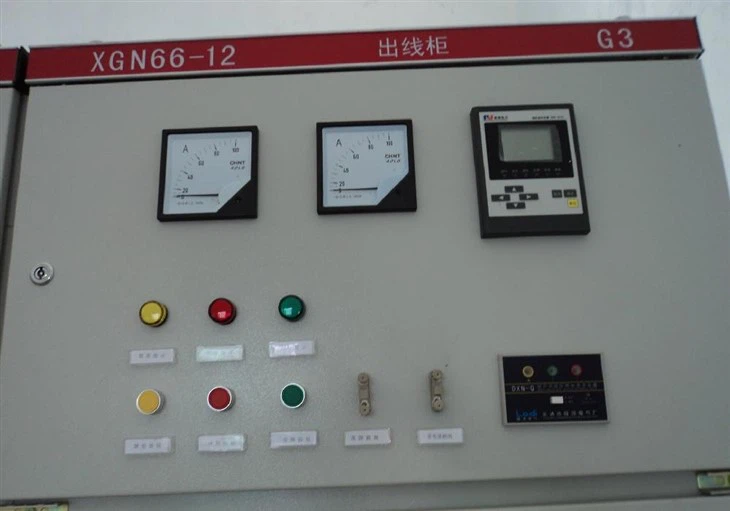

SF6 بکتر بند ہٹانے کے قابل AC میٹل سے منسلک سوئچ گیئر

SF6 بکتر بند ہٹانے کے قابل AC دھات سے منسلک سوئچ گیئر





ساخت کی تفصیل

سوئچ گیئر باکس کی قسم کی دھات سے منسلک فکسڈ ڈھانچہ کا ہے اور کیوبیکل پروفیز پر مشتمل ہے

اور G پروفائلز کو کئی کنکشن کے ٹکڑوں کے ذریعے جمع کیا جاتا ہے .اسے چار کمپارٹمنٹس میں تقسیم کیا جاتا ہے، یعنی بس بار کمپارٹمنٹ .CB کمپارٹمنٹ، میٹرنگ کمپارٹمنٹ اور کیبل کمپارٹمنٹ .پرزوں کی پروسیسنگ CNC پنچنگ مشین، CNC موڑنے والی مشین اور CNC پروسیسنگ میں فراہم کردہ جدید ترین مشینوں کے ذریعے کی جائے گی۔ مرکز، فارم، پوزیشن اور طول و عرض کے اعلی درستگی کو یقینی بناتا ہے، تیز اور درست بنانا، مختلف اختیارات کے امتزاج کے لیے قابل عمل، جو کہ صارفین کے مختلف مطالبات کو پورا کر سکتا ہے۔

اہم خصوصیات

1. کیوبیکل اسمبل شدہ ڈھانچے کا ہے، کوئی ویلڈنگ نہیں، اعلیٰ مکینیکل طاقت اور فنکارانہ ظاہری شکل ہے۔
2. پچھلا حصہ GN30-12 روٹری ڈسکنیکٹ سوئچ کے لیے ہے اور نچلا حصہ GN19-12C منقطع سوئچ کے لیے ہے۔ طریقہ کار کے مطابق چلنے والا مکینیکل انٹر لاک ڈیوائس آپریشن پرسنل اور آلات کے لیے قابل اعتماد حفاظتی تحفظ فراہم کر سکتا ہے۔
3. اپنایا گیا مرکزی سوئچ مونو بلاک قسم کا ہے، اختیارات جیسے ZN63-12(VS1-12)اور VD4-12
4. مین سوئچ کے درمیان انٹرلاک میں لازمی مکینیکل لاکنگ کا طریقہ استعمال کیا جاتا ہے
,منقطع کرنے والے اور کیوبیکل ڈور 'پانچ پروف' انٹر لاک فنکشن کو پورا کرنے کے لیے، رنگ مین یونٹ کے ساتھ بے ترتیب امتزاج سے لطف اندوز ہوتے ہیں۔

کابینہ کے طول و عرض (اونچائی * چوڑائی * گہرائی)
2300 ملی میٹر	900 ملی میٹر	900 ملی میٹر
	1000 ملی میٹر

کابینہ کے خاکہ کے طول و عرض (ملی میٹر) (دروازہ شامل نہیں)

اونچائی	چوڑائی		گہرائی
2300	900	1000	1000
2300	900	1000	1000

نہیں.	آئٹم	یونٹ	تکنیکی ڈیٹا
1	وولٹیج کی درجہ بندی	kV	3.6, 7.2, 12
2	موجودہ درجہ بندی	A	630 1000	1250 2000	2500 3150
3	شرح شدہ شارٹ سرکٹ بریک کرنٹ	کے اے	20	31.5	40
4	شرح شدہ مختصر وقت موجودہ کا سامنا	کے اے	20	31.5	40
5	شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔	کے اے	50	80	100
6	شرح شدہ شارٹ سرکٹ کرنٹ	کے اے	50	80	100
7	شارٹ سرکٹ کی شرح شدہ مدت	s		4
8	تحفظ کی ڈگری		IP2X
9	بس سسٹم		سنگل بس، بائی پاس کے ساتھ سنگل بس، ڈبل بس
10	آپریٹنگ طریقہ		برقی مقناطیسیت، بہار ذخیرہ کرنے والی توانائی
11	خاکہ کا طول و عرض	ملی میٹر	950^1000x2300 (1250A سے نیچے) 1000x1000x2300 (1250A سے زیادہ)

XGN٪7b٪7b0٪7d٪7d

مصنوعات کا تعارف
اس پروڈکٹ نے غیر ملکی جدید ٹیکنالوجی کو جذب کر لیا ہے۔ یہ سائز میں چھوٹا ہے، ایک عام سوئچ کے حجم کا صرف 50٪؛ کابینہ سائز میں زیادہ اور کارکردگی میں اچھی ہے۔ "فائیو پروف" انٹر لاکنگ میکانزم، سادہ اور دیگر فوائد، کابینہ 3.6، 7.12kV تھری فیز پاور 50Hz ہے سنگل بس بار توانائی حاصل کرنے اور تقسیم کرنے کے لیے انڈور ڈیوائسز کا مکمل سیٹ فراہم کرتا ہے۔ اس میں سرکٹ کو کنٹرول کرنے، حفاظت کرنے اور نگرانی کرنے کے کام بھی ہیں۔ اسے مختلف قسم کے پاور پلانٹس، سب سٹیشنز اور اونچی عمارتوں اور دیگر جگہوں پر صنعتی اور کان کنی کے اداروں میں استعمال کیا جا سکتا ہے۔ اسے رنگ نیٹ ورک کیبنٹ کے ساتھ جوڑا جا سکتا ہے اور کھلا اور بند بھی کیا جا سکتا ہے۔

کابینہ

سوئچ گیئر کی کیبنٹ باڈی اسٹیل پلیٹ یا ایلومینیم-زنک پلیٹ سے بنی ہے اور اسے CNC مشین ٹولز کے ذریعے پروسیس کیا گیا ہے، جس میں نہ صرف اعلیٰ درستگی ہے بلکہ اس میں مضبوط اینٹی سنکنرن اور آکسیڈیشن مزاحمت بھی ہے۔ کابینہ کا مجموعی وزن دیگر سازوسامان کی الماریاں سے ہلکا ہے، اور مکینیکل طاقت زیادہ ہے۔ پروسیسنگ اور پیداوار سائیکل مختصر ہے. ، حصوں میں مضبوط استعداد ہے، اور قدیم زمین کا رقبہ چھوٹا ہے، جو پیداواری تنظیم کے لیے آسان ہے۔

کمپارٹمنٹ

سوئچ گیئر کے اہم برقی اجزاء میں آزاد کمپارٹمنٹ ہوتے ہیں۔ مختلف فنکشنز کے مطابق، انہیں ہینڈ کارٹ روم، بس بار روم، کیبل روم، اور ریلے انسٹرومنٹ روم میں پارٹیشنز کے ذریعے تقسیم کیا گیا ہے۔ کمروں کو دھاتی حفاظتی پلیٹوں سے الگ کیا گیا ہے۔ کمپارٹمنٹ کے خول تمام آزادانہ طور پر گراؤنڈ ہوتے ہیں، اور ہر ٹوکری کی حفاظت کی سطح IP2X تک پہنچ جاتی ہے۔ ریلے روم کے علاوہ، باقی تین کمپارٹمنٹس کے اپنے پریشر ریلیف چینلز ہیں۔

انٹر لاکنگ ڈیوائس

مین سوئچ، ہینڈ کارٹ، گراؤنڈنگ سوئچ اور کابینہ کے دروازے کے درمیان جوائنٹ پن سبھی "پانچ روک تھام" کے فنکشن کو پورا کرنے کے لیے لازمی مکینیکل لاکنگ کے طریقے اپناتے ہیں۔ بریکر ہینڈ کارٹ کو صرف اس وقت بند کیا جا سکتا ہے جب سرکٹ بریکر کھلی/ٹیسٹ پوزیشن یا کام کرنے کی پوزیشن میں ہو۔ اور سرکٹ بریکر کھولنے کے بعد، ہینڈ کارٹ کا پروپلشن میکانزم نہیں چلایا جا سکتا اور ہینڈ کارٹ کو پش پل سرکٹ بریکر ہینڈ کارٹ کو لوڈ کرنے سے روکنے کے لیے منتقل نہیں کیا جا سکتا۔

زمینی ڈیوائس کو لنک کریں۔

کیبل روم میں، ایک علیحدہ 6x50mm2 گراؤنڈنگ بس بار فراہم کی گئی ہے۔ یہ بس بار ملحقہ الماریوں سے گزر سکتی ہے اور برقی جھٹکوں سے بچنے کے لیے کابینہ سے اچھا رابطہ کر سکتی ہے۔ انسانی جسم کی رکاوٹ اور ماحولیاتی حالات، بجلی کے نظام کے معمول کے کام کو یقینی بناتے ہیں، اور بجلی گرنے سے بچتے ہیں۔ جامد بجلی کا خطرہ اس وقت ہوتا ہے جب بجلی گرتی ہے۔

ہیٹر

اعلی درجہ حرارت یا نمی کی تبدیلیوں کے ساتھ آب و ہوا میں گاڑھا ہونے کے خطرے کو روکنے کے لیے۔ سرکٹ بریکر روم اور کیبل روم میں بالترتیب اوپر بیان کردہ ماحول میں استعمال کرنے اور سنکنرن کو روکنے کے لیے ہیٹر لگائیں۔ ہائی وولٹیج سوئچ گیئر میں درجہ حرارت اور نمی کو آسانی سے کنٹرول کرنے کے لیے حرارتی آلہ ہے۔ جب سوئچ گیئر کا درجہ حرارت مطلوبہ قدر سے کم ہو اور نمی مطلوبہ قدر سے زیادہ ہو تو حرارتی آلہ چالو ہو جاتا ہے۔

سوئچ کابینہ میں ٹوکری

1. واپس لینے کے قابل ہینڈ کارٹ: ہینڈ کارٹ فریم کو اعلی معیار کی کولڈ رولڈ اسٹیل پلیٹوں کے ساتھ تشکیل دیا جاتا ہے اور اسمبل کیا جاتا ہے۔ ہینڈ کارٹ ویکیوم سرکٹ بریکر اور دیگر معاون آلات سے لیس ہے۔ ہینڈ کارٹ فریم ایک سکرو نٹ پروپلشن میکانزم اور ایک الٹرا ہائی کلچ سے لیس ہے۔

2. سرکٹ بریکر کمپارٹمنٹ: ہینڈ کارٹ کو حرکت دینے کے لیے سرکٹ بریکر کمپارٹمنٹ میں ایک خاص ٹریک نصب کیا جاتا ہے، تاکہ سرکٹ بریکر ہینڈ کارٹ سلائیڈ کر سکے اور گھومنے کے قابل اسکرو نٹ میکانزم کے ذریعے کمپارٹمنٹ میں ٹھیک ہو سکے۔

3. بس بار کا کمپارٹمنٹ: مین بس بار کو ایک سوئچ کیبنٹ سے دوسری سوئچ کیبنٹ تک لے جایا جاتا ہے اور اسے برانچ بس بار اور جامد رابطہ سیکشن کے ذریعے طے کیا جاتا ہے۔ ملحقہ کیبنٹ سے گزرتے وقت، بس بار کو دیوار کی جھاڑیوں سے ٹھیک کیا جاتا ہے، جو مؤثر طریقے سے حادثے کو پھیلنے سے روک سکتا ہے، اور ساتھ ہی مرکزی بس بار کی مدد کرتا ہے۔ سپورٹنگ رول۔ بس بار سکڑنے والی قسم کے کیسنگ یا فلوڈائزڈ کوٹنگ کے عمل کو اپناتا ہے، اور فیزز اور کنیکٹرز ایک قابل اعتماد جامع موصلیت بنانے کے لیے شعلہ مزاحمتی مواد سے بنی انسولیٹنگ آستینوں سے لیس ہیں۔

4. کیبل کمپارٹمنٹ: کیبل روم میں کرنٹ ٹرانسفارمرز، لائٹننگ گرفتار کرنے والے اور گراؤنڈ سوئچ لگائے جا سکتے ہیں۔ ایک سے زیادہ کیبلز کی تنصیب اور کنکشن کے لیے کافی جگہ آسان ہے۔

5. ریلے روم: ریلے کے اندرونی اور بیرونی پینل ثانوی اجزاء سے لیس ہوسکتے ہیں جیسے کنٹرول، تحفظ کے اجزاء، میٹرنگ، ڈسپلے آلات، اور لائیو مانیٹرنگ ڈسپلے۔

سوئچ گیئر کے اہم تکنیکی پیرامیٹرز
پروجیکٹ	یونٹ	تکنیکی پیرامیٹرز
وولٹیج کی درجہ بندی	KV	3.6 7.2 12
شرح شدہ بجلی کی فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔	KV	زمین پر، باری باری: 42 فریکچر: 48
شرح شدہ بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔	KV	زمین پر، باری باری: 75 فریکچر: 85
شرح شدہ تعدد	ہرٹز	50
موجودہ درجہ بندی	A	630 1250
شرح شدہ شارٹ سرکٹ بریک کرنٹ (موثر قدر)	کے اے	20 25 31.5
ریٹیڈ شارٹ سرکٹ کرنٹ کرنٹ (چوٹی ویلیو)	کے اے	50 63 80
درجہ بندی شدہ متحرک مستحکم کرنٹ (چوٹی کی قیمت)	کے اے	50 63 80
درجہ بند تھرمل استحکام کرنٹ 4s (موثر قدر)	کے اے	20 25 31.5
تحفظ کی سطح		IP2X
طول و عرض (چوڑائی * گہرائی * اونچائی)	ملی میٹر	900*1000*2300
وزن	کلو	≈60

XGN66-12 ویکیوم سرکٹ بریکر کے اہم تکنیکی پیرامیٹرز
پروجیکٹ	یونٹ	تکنیکی پیرامیٹرز
وولٹیج کی درجہ بندی	KV	12
موجودہ درجہ بندی	A	630 1250
شرح شدہ شارٹ سرکٹ بریک کرنٹ	KV	20 25 31.5
شرح شدہ شارٹ سرکٹ کرنٹ	KV	50 63 80
شرح شدہ قلیل وقت موجودہ برداشت (4s موثر قدر)	KV	20 25 31.5
شرح شدہ چوٹی کرنٹ کا مقابلہ (چوٹی کی قیمت)	KV	50 63 80
مکینیکل زندگی	اوقات	10000
ریٹیڈ شارٹ سرکٹ اوپن اینڈ موجودہ اوقات	اوقات	50
درجہ بند آپریٹنگ ترتیب		تقسیم-0۔{1}}بند-180s-بند
رابطہ کھولنے کا فاصلہ	ملی میٹر	11±1
رابطہ لائن میں وقفہ کاری	ملی میٹر	4±0.5
مراحل کے درمیان مرکز کا فاصلہ	ملی میٹر	210
کھلنے کی رفتار	m/s	1.2±0.2
بند ہونے کی رفتار	m/s	0.6±0.2
افتتاحی وقت	MS	60 سے کم یا اس کے برابر
بند ہونے کا وقت	MS	75 سے کم یا اس کے برابر
تین فیز اوپننگ سنکرونائزیشن	MS	2 سے کم یا اس کے برابر
اختتامی اچھال	MS	2 سے کم یا اس کے برابر
لوپ مزاحمت	μΩ	45 سے کم یا اس کے برابر
رابطہ جمع قابل اجازت لباس موٹائی	ملی میٹر	3

اونچی عمارتوں، تجارتی مراکز، سب ویز، ہوائی اڈوں، اسٹیشنوں، صنعتی اور کان کنی کے اداروں، ڈرلنگ پلیٹ فارم، تیل نکالنے کے پلیٹ فارم، رہائشی علاقوں، تجارتی گلیوں اور دیہی بجلی اور روشنی میں بڑے پیمانے پر استعمال کیا جاتا ہے۔

















Q5: کیا OEM/ODM دستیاب ہے؟

A: جی ہاں، یہ ہے! ہماری مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے. ہمارے پاس ڈیزائن اور انجینئر ٹیمیں ہیں، ہم گاہکوں کی ڈرائنگ یا ضروریات کے مطابق مصنوعات کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

Q6: آپ صنعت کار یا تجارتی کمپنی ہیں؟
A: ہم فیکٹری ہیں، 20 سال کے صنعت کار کے تجربے کے ساتھ 100٪ پیشہ ور صنعت کار کے طور پر، ہم گاہکوں کی ضروریات کے مطابق مصنوعات تیار کر سکتے ہیں اور ہم مصنوعات کے معیار کو بھی 100٪ کنٹرول کر سکتے ہیں۔

Q7: کیا قیمت پر بات چیت کی جا سکتی ہے؟

A: جی ہاں، قیمت بات چیت کے قابل ہے. یہ آپ کی مقدار یا پیکیج کے مطابق تبدیل کیا جا سکتا ہے

Q8: معائنہ کے بارے میں کیا خیال ہے؟

A: ہمارے پاس خام مال سے لے کر آخری مصنوعات تک مکمل معائنہ کا نظام ہے جس میں درجہ حرارت میں اضافہ ٹیسٹ، نمک چھڑکنے والے ٹیسٹ کنڈکٹر ٹائپ ٹیسٹ، مکینیکل لائف ٹیسٹ شامل ہیں۔

Q9: ادائیگی کی شرائط کیا ہیں؟

A: TT، پے پال، ویسٹرن یونین، علی بابا تجارتی یقین دہانی اور L/C قابل قبول ہے۔ 30% T/T پیشگی، شپمنٹ سے پہلے 70% بیلنس۔

Q10: کمپنی کی طرف سے پیش کردہ خدمت کیا ہے؟

A: ہمارے پاس پیشہ ور انجینئر ٹیم ہے جو کسٹمر کی مختلف ضروریات کو پہنچنے کے لئے سڑنا ڈیزائن اور تیار کرسکتی ہے۔

ہمارے پاس سیلز ٹیم بھی ہے جو پہلے سے فروخت سے لے کر فروخت کے بعد تک اچھی سروس پیش کرتی ہے۔





یہ مصنوعات عام طور پر اپنی مرضی کے مطابق ہے.
ہم ایک کارخانہ دار ہیں اور ایک پیشہ ور تکنیکی شعبہ ہے جو کسٹمر کی ضروریات کے مطابق ڈیزائن اور حل فراہم کرسکتا ہے۔
براہ کرم ہمیں معلومات بھیجنے کے لیے نیچے دیئے گئے بٹن پر کلک کریں، اور ہمارے سیلز اہلکار آپ کو ڈیزائن ڈرائنگ فراہم کرنے کے لیے آپ سے رابطہ کریں گے۔



یہاں آپ کے حوالہ کے لئے ہمارے کسٹمر مثالیں ہیں

روسی گاہکوں

7.1	تکنیکی گارنٹی کا شیڈول: رنگ مین یونٹس
آئٹم	تفصیل	یونٹ	ضرورت	ضمانت شدہ قیمت
1.0	قسم/ماڈل	-	حالت	RMU
2.0	موصلیت کا ذریعہ	-	ویکیوم/SF6	ایس ایف 6
2.1	مداخلت کرنے والا میڈیم		ویکیوم/SF6	ایس ایف 6
2.2	ٹرانسفارمر تحفظ (فیوز/سرکٹ بریکر)		سرکٹ بریکر	سرکٹ بریکر
3.0	درخواست کا معیار	-	IEC اور BS	آئی ای سی
4.1	برائے نام وولٹیج کی درجہ بندی	kV	11	11
4.2	زیادہ سے زیادہ وولٹیج کی درجہ بندی	kV	12	12
4.3	شرح شدہ تعدد	ہرٹز	50	50
4.4	ریت وولٹیج کے ساتھ پاور فریکوئنسی	kV	28	28
4.5	تسلسل وولٹیج کا مقابلہ کرتا ہے۔	کے وی پی	95	95
5.0	شرح شدہ موجودہ بس بارز	A	630	630
5.1	شرح شدہ موجودہ کیبل (سوئچ)	A	630	630
5.2	شرح شدہ موجودہ (T-OFF)	A	125	125
5.3	سرکٹ بریکر کے لیے شرح شدہ کرنٹ	A	125	125
6.0	توڑنے کی صلاحیت
6.1	بند لوپ (کیبل سوئچ)	A	630	630
6.4	شارٹ سرکٹ بریک کرنٹ	کے اے	20	20
6.5	درجہ بندی کی صلاحیت	کے اے	50	50
6.6	ریٹیڈ شارٹ ٹائم موجودہ 3 سیکنڈ	کے اے	20	20
7.0	طول و عرض			سی ٹی سی	سی سی ٹی سی
	اونچائی	ملی میٹر		1950	1950
	چوڑائی	ملی میٹر		1170	1545
	گہرائی	ملی میٹر		750	750
8	کیا RMU لائسنس کے تحت تیار کیے گئے ہیں، اگر ایسا ہے تو کمپنی کا ریاستی نام			ہینن فینگیوان پاور ٹیکنالوجی کمپنی، لمیٹڈ۔



اگر مزید تفصیلات کی ضرورت ہو تو، براہ کرم ہم سے بلا جھجھک رابطہ کریں
