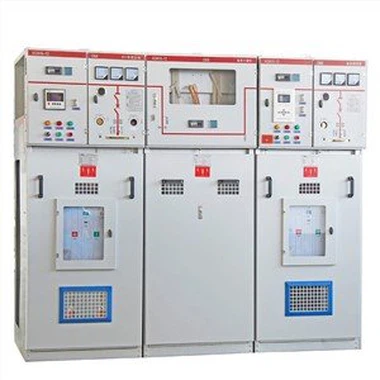

24KV میٹل کلڈ سوئچ گیئر پینل

KYN28A-24 دھاتی پہنے ہوئے سوئچ گیئر پینل تھری فیز AC 50Hz، 24kV سنگل بس بار اور سنگل بس بار سیگمنٹڈ پاور سسٹم کے لیے موزوں ہے، جو برقی توانائی حاصل کرنے اور تقسیم کرنے، اور سرکٹ کو کنٹرول، حفاظت اور نگرانی کے لیے استعمال کیا جاتا ہے۔ یہ سامان مکمل طور پر "پانچ برقی روک تھام" کی ضروریات کو پورا کرتا ہے، اور اندرونی فالٹ آرک ٹیسٹ اور کنڈینسیشن آلودگی ٹیسٹ پاس کر چکا ہے۔

درخواست:

یہ بڑے پیمانے پر پاور پلانٹس، چھوٹے اور درمیانے درجے کے جنریٹرز، صنعتی اور کان کنی کے اداروں میں بجلی کی تقسیم، اور بجلی کے استقبالیہ، پاور ٹرانسمیشن، اور بڑے پیمانے پر ہائی وولٹیج موٹر سٹارٹنگ وغیرہ کے لیے برقی نظاموں میں ثانوی سب سٹیشنز میں بڑے پیمانے پر استعمال ہوتا ہے۔ کنٹرول، تحفظ، اور نگرانی کے مقاصد۔

اہم خصوصیت:

KYN28A-24 دھاتی پہنے ہوئے سوئچ گیئر پینل کا مجموعی طریقہ کار دو حصوں پر مشتمل ہے: کیبنٹ باڈی اور مرکزی واپس لینے والا حصہ۔ کابینہ کو پارٹیشنز کے ساتھ پانچ آزاد کمپارٹمنٹس میں تقسیم کیا گیا ہے، شیل کی پروٹیکشن لیول IP4X ہے، اور ہر ٹوکری کے درمیان پروٹیکشن لیول IP2X ہے۔ سامان ایک ہینڈ کارٹ روم VS1 ویکیوم سرکٹ بریکر یا ایک فکسڈ لوڈ سوئچ سے لیس ہے، جسے سامنے سے انسٹال، ڈیبگ اور برقرار رکھا جا سکتا ہے۔ لہذا، یہ پیچھے سے پیچھے دوہرا انتظام بنا سکتا ہے اور دیوار کے خلاف نصب کیا جا سکتا ہے، جو سوئچ گیئر کی حفاظت اور لچک کو بہتر بناتا ہے اور فرش کی جگہ کو کم کرتا ہے۔

تکنیکی ڈیٹا:

شرح شدہ وولٹیج: 24kV

شرح شدہ تعدد: 50Hz

موجودہ شرح شدہ: 630، 1250، 1600، 2000، 2500، 3150، 4000A

درجہ بند موصلیت کی سطح: 1 منٹ پاور فریکوئنسی وولٹیج 65kV کو برداشت کرتی ہے۔ بجلی کا تسلسل وولٹیج 95kV کا مقابلہ کرتا ہے۔

ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ: 20, 25, 31.5kA

ریٹیڈ شارٹ سرکٹ کرنٹ کرنٹ (چوٹی ویلیو): 50, 63, 80kA

شرح شدہ شارٹ سرکٹ کا دورانیہ: 3s، 4s

آرڈر کرتے وقت درج ذیل معلومات فراہم کی جانی چاہیے:

پرائمری سسٹم ڈایاگرام اور فلور پلان

ثانوی اسکیمیٹک ڈایاگرام، ٹرمینل ترتیب کا خاکہ، اگر کوئی ٹرمینل ترتیب کا خاکہ نہیں ہے، تو اسے کارخانہ دار کے ٹرمینل انتظامات کے مطابق ترتیب دیا جانا چاہیے۔

سوئچ گیئر کے برقی اجزاء کا ماڈل، تفصیلات اور مقدار

برقی آلات کا خلاصہ

جب بس پلوں کی ضرورت ہو (دو کالموں کے درمیان بس پل اور دیوار کی الماریوں کے درمیان بس پل)، اسپین اور اونچائی کے طول و عرض فراہم کرنے کی ضرورت ہے

آرڈر دیتے وقت خاص ماحولیاتی حالات میں سوئچ گیئر کے استعمال کی وضاحت کی جانی چاہیے۔

اگر دیگر خصوصی اختیارات ہیں، تو براہ کرم آرڈر کرتے وقت وضاحت کریں۔
