GCS/GCK/MNS IP60 پروٹیکشن ڈگری قابل واپسی ڈسٹری بیوشن باکس

GCS/GCK/MNS IP60 تحفظ ڈگری واپس لینے کے قابل تقسیم خانہ



GCK سیریز لو وولٹیج سوئچ گیئر (اس کے بعد سوئچ گیئر کے طور پر مختصر) 3.6~24kV،3-فیز AC 50Hz، سنگل بس اور سنگل بس سیکشنلائزڈ سسٹم کے لیے ایک مکمل پاور ڈسٹری بیوشن ڈیوائس ہے۔ یہ بنیادی طور پر پاور پلانٹس میں درمیانی/چھوٹے جنریٹرز کی پاور ٹرانسمیشن کے لیے استعمال ہوتا ہے۔ بجلی کی وصولی، بجلی کی تقسیم اور فیکٹریوں، کانوں اور کاروباری اداروں کے پاور سسٹم میں سب سٹیشنوں کے لیے ٹرانسمیشن، اور بڑی ہائی وولٹیج موٹر کا آغاز وغیرہ، تاکہ نظام کو کنٹرول، تحفظ اور نگرانی کی جا سکے۔ سوئچ گیئر IEC298,GB3906-91 سے ملتا ہے۔ گھریلو VS1 ویکیوم سرکٹ بریکر کے ساتھ استعمال ہونے کے علاوہ، اسے سیمنز ڈومیسٹک ZN65A سے 3AH5، اور GE سے VB2 وغیرہ کے ساتھ بھی استعمال کیا جا سکتا ہے، یہ واقعی ایک پاور ڈسٹری بیوشن ڈیوائس ہے۔ اچھی کارکردگی کے ساتھ. دیوار کو چڑھانے اور سامنے والے حصے کی دیکھ بھال کی ضرورت کو پورا کرنے کے لیے، سوئچ گیئر ایک خاص کرنٹ ٹرانسفارمر سے لیس ہے، تاکہ آپریٹر کٹ کے سامنے اسے برقرار رکھ سکے اور معائنہ کر سکے۔

سروس ماحول

a) ہوا کا درجہ حرارت: زیادہ سے زیادہ درجہ حرارت: +40 ڈگری ; کم از کم درجہ حرارت:-15 ڈگری

ب) نمی: ماہانہ اوسط نمی 95%؛ روزانہ اوسط نمی 90%

ج) سطح سمندر سے اونچائی: زیادہ سے زیادہ تنصیب کی اونچائی: 1000M۔

d) محیطی ہوا جو بظاہر سنکنرن اور آتش گیر گیس، بخارات وغیرہ سے آلودہ نہیں ہوتی۔

e) متواتر پرتشدد ہلچل نہیں۔

تحفظ کا درجہ	1P40
ریٹیڈ ورکنگ وولٹیج	AC٪2c 380(V)
تعدد	50Hz
شرح شدہ موصلیت وولٹیج	660V
کام کے حالات
ماحولیات	گھر کے اندر
اونچائی	2000m سے کم یا اس کے برابر
وسیع درجہ حرارت	-5 ڈگری ~+ 40 ڈگری
اسٹور اور ٹرانسپورٹیشن کے تحت کم سے کم درجہ حرارت	-30 ڈگری
نسبتا hunidity	90% سے کم یا اس کے برابر
کنٹرول موٹر کی صلاحیت (کلو واٹ)	0.4~155

خصوصیات:

کنیکٹر: دراز انلیٹ اور آؤٹ لیٹ لائنوں کے لیے ایک بار کا پلگ ان، جو براہ راست دھاتی چینلز کے ساتھ استعمال کیا جا سکتا ہے۔ ثانوی کنیکٹر میں آسان اور خوبصورت وائرنگ ہے۔

0.4KV کم وولٹیج سوئچ گیئر تکنیکی پیرامیٹر:

			پیرامیٹر
وولٹیج کی درجہ بندی		V	400	690
شرح شدہ موصلیت وولٹیج		V	690	1140
شرح شدہ اثر وولٹیج کا مقابلہ		V	6000	10000
ریٹیڈ ورکنگ شارٹ سرکٹ توڑنے کی صلاحیت		کے اے	18~100	10~75
شارٹ سرکٹ کو توڑنے کی انتہائی قابلیت کا درجہ دیا گیا۔		کے اے	25~120	20~85
شرح شدہ تعدد		ہرٹز	50/60
موجودہ درجہ بندی		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
ریٹیڈ کنٹرول پاور		V	AC 110/220/380, DC 110/220

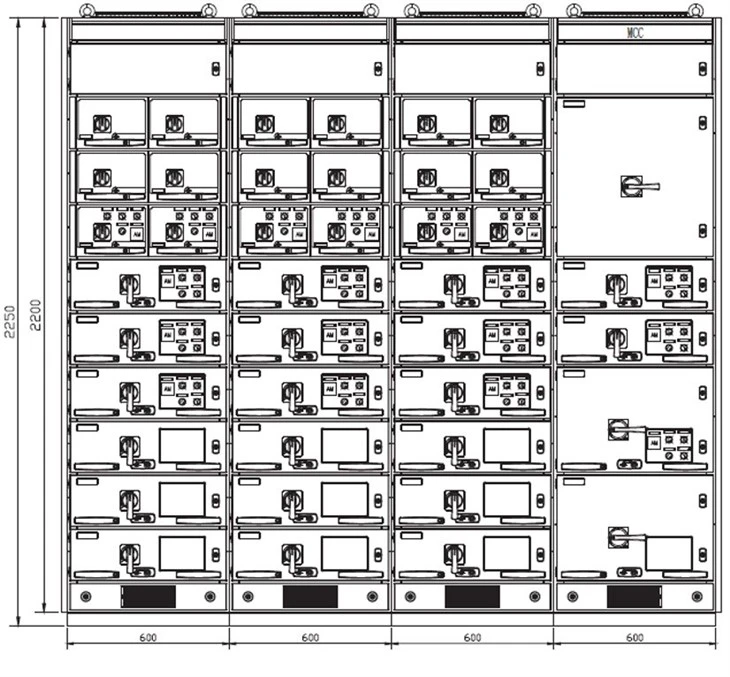

طول و عرض (یونٹ: ملی میٹر)	ایم این ایس٪ 2fGCS٪2fGGD	چوڑائی	400,600,800,1000,1200
		گہرائی	600,800,1000
		اونچائی	2200

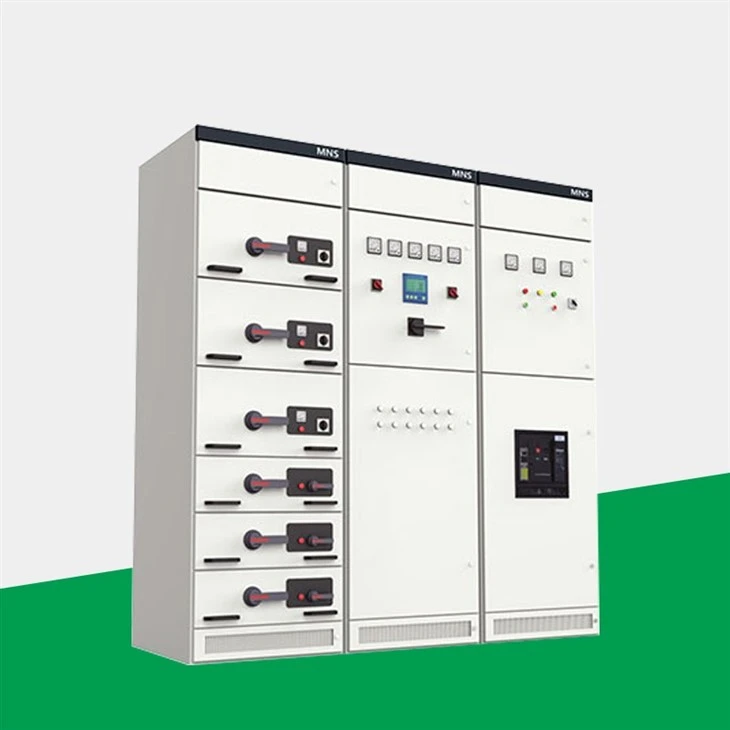

ایم این ایس تھری فیز کم وولٹیج الیکٹرک سوئچ گیئر

آپریٹنگ ماحول:

1) محیط درجہ حرارت:-10 ڈگری -+40 ڈگری ;

2) اونچائی: ہائی وولٹیج 1000 میٹر سے کم یا اس کے برابر، کم وولٹیج 2500 میٹر سے کم یا اس کے برابر (تکنیکی شعبہ خاص طور پر ڈیزائن کرے گا اگر حد سے زیادہ ہو)؛

3) رشتہ دار نمی: 85٪ سے کم یا اس کے برابر

4) زلزلے کی شدت: 8 شدت سے کم یا اس کے برابر؛

5 ایسی جگہوں پر لگائیں جہاں آگ نہ ہو، دھماکے کا خطرہ نہ ہو، کوئی سنگین آلودگی نہ ہو، کوئی کیمیائی سنکنرن نہ ہو اور کوئی پرتشدد کمپن نہ ہو۔

ایل وی سوئچ گیئر

ایگزیکٹو معیار:

GB7251 کم وولٹیج مکمل سیٹ سوئچ گیئر اور کنٹرول ڈیوائس

GB3906-2006 3.6kV~40.5kV AC دھات سے منسلک سوئچ گیئر اور کنٹرول ڈیوائس



















Q5: کیا OEM/ODM دستیاب ہے؟

A: جی ہاں، یہ ہے! ہماری مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے. ہمارے پاس ڈیزائن اور انجینئر ٹیمیں ہیں، ہم گاہکوں کی ڈرائنگ یا ضروریات کے مطابق مصنوعات کو اپنی مرضی کے مطابق بنا سکتے ہیں۔



Q6: آپ صنعت کار یا تجارتی کمپنی ہیں؟
A: ہم فیکٹری ہیں، 20 سال کے کارخانہ دار کے تجربے کے ساتھ 100٪ پیشہ ور صنعت کار کے طور پر، ہم گاہکوں کی ضروریات کے مطابق مصنوعات تیار کر سکتے ہیں اور ہم مصنوعات کے معیار کو بھی 100٪ کنٹرول کر سکتے ہیں۔



Q7: کیا قیمت پر بات چیت کی جا سکتی ہے؟

A: جی ہاں، قیمت بات چیت کے قابل ہے. یہ آپ کی مقدار یا پیکیج کے مطابق تبدیل کیا جا سکتا ہے



Q8: معائنہ کے بارے میں کیا خیال ہے؟

A: ہمارے پاس خام مال سے لے کر آخری مصنوعات تک مکمل معائنہ کا نظام ہے جس میں درجہ حرارت میں اضافہ ٹیسٹ، نمک چھڑکنے والے ٹیسٹ کنڈکٹر ٹائپ ٹیسٹ، مکینیکل لائف ٹیسٹ شامل ہیں۔



Q9: ادائیگی کی شرائط کیا ہیں؟

A: TT، پے پال، ویسٹرن یونین، علی بابا تجارتی یقین دہانی اور L/C قابل قبول ہے۔ 30% T/T پیشگی، شپمنٹ سے پہلے 70% بیلنس۔



Q10: کمپنی کی طرف سے پیش کردہ سروس کیا ہے؟

A: ہمارے پاس پیشہ ور انجینئر ٹیم ہے جو کسٹمر کی مختلف ضروریات کو پہنچنے کے لئے سڑنا ڈیزائن اور تیار کرسکتی ہے۔

ہمارے پاس سیلز ٹیم بھی ہے جو پہلے سے فروخت سے لے کر فروخت کے بعد تک اچھی سروس پیش کرتی ہے۔





یہ مصنوعات عام طور پر اپنی مرضی کے مطابق ہے.
ہم ایک کارخانہ دار ہیں اور ایک پیشہ ور تکنیکی شعبہ ہے جو کسٹمر کی ضروریات کے مطابق ڈیزائن اور حل فراہم کرسکتا ہے۔
براہ کرم ہمیں معلومات بھیجنے کے لیے نیچے دیئے گئے بٹن پر کلک کریں، اور ہمارے سیلز اہلکار آپ کو ڈیزائن ڈرائنگ فراہم کرنے کے لیے آپ سے رابطہ کریں گے۔



یہاں آپ کے حوالہ کے لئے ہمارے کسٹمر مثالیں ہیں

امریکی کلائنٹس

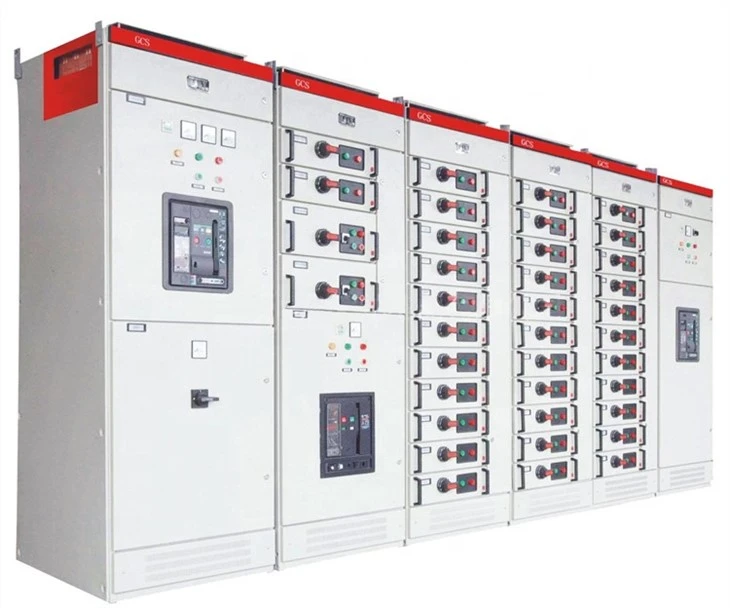

	GCS LV واپس لینے کے قابل سوئچ گیئر
S.N.	وضاحتیں	ہاں/نہیں/اگر کوئی ہے۔
	الیکٹریکل پینل (کم وولٹیج واپس لینے کے قابل سوئچ گیئر کیبنٹ)
	کارخانہ دار
	برانڈ
	قسم/ماڈل	جی سی ایس
	پیدائشی ملک
1	فنکشن کی تفصیل
1.1	یہ کم وولٹیج سوئچ گیئر واپس لینے کے قابل کابینہ کا گروپ ہے جسے آسانی سے اور محفوظ طریقے سے چلایا جا سکتا ہے۔
2	آپریشنل ضروریات
2.1	اوورلوڈ اور شارٹ سرکٹ کے دوران بجلی کی سپلائی دستی طور پر اور خود بخود منقطع ہو سکتی ہے۔
3	سسٹم کنفیگریشن
3.1	تمام ضروری اجزاء اور تانبے کی بس بار کے ساتھ کم وولٹیج سوئچ گیئر واپس لینے کے قابل کابینہ
4	تکنیکی خصوصیات	ریٹنگز
4.1	مین سرکٹ ریٹیڈ وولٹیج	400V
4.2	شرح شدہ تعدد	50Hz
4.3	درجہ بندی کی توہین وولٹیج	690V (1000V)
4.4	مین بس بار کا زیادہ سے زیادہ کام کرنٹ (تانبے)	1000A
4.5	مین بس بار کے کرنٹ کو برداشت کرنے کا درجہ دیا گیا ہے۔	100KA/1s
4.6	تحفظ کی سطح	IP40
4.7	آپریٹنگ موڈ	دستی اور خودکار
4.8	دھاتی دراز کی قسم	8E یا 16E یا مساوی
4.8.1	400A دراز	1 نمبر
4.8.2	300A دراز	1 نمبر
4.8.3	250A دراز	1 نمبر
4.8.4	200A دراز	2 نمبر
4.8.5	150A دراز	2 نمبر
4.8.6	100A دراز	2 نمبر
4.9	بیرونی طول و عرض	تقریبا. (80cm X 105cm X 220cm)
4.10	ہر دراز میں 3-فیز (RYB) کرنٹ کو انفرادی طور پر ماپنے کے لیے 3-ڈیجیٹل یا اینالاگ ایمیٹر ہونا چاہیے
4.11	بس بار کاپر تھری فیز فور تار کا ہونا چاہیے جس میں حفاظتی ارتھنگ (R,Y,B,N,PE) ہو۔
4.12	MCCB اعلیٰ معیار اور حساس ہونا چاہیے۔
4.13	درازوں کا آپریٹنگ طریقہ کار آسان اور ہموار ہونا چاہیے۔
4.14	دراز کا ہینڈل انتہائی موصل اور مضبوط ہونا چاہیے۔
4.15	بیرونی طول و عرض تقریباً (80cm X 105cm X 220cm) سے مماثل ہونا چاہیے
4.16	بیرونی ڈیزائن اور رنگ تصویر میں دکھائے گئے ڈیزائن کے مطابق ہونا چاہئے۔
5	بس بار ٹرے ۔
5.1	بس بار ٹرے کو فنکشنل یونٹ کے کمپارٹمنٹ کے اوپر نصب کیا جانا چاہیے، اور کنکشن لائن اور عام پاور لائن کو ٹرے میں رکھا جا سکتا ہے۔
5.2	بس بار کی مطلوبہ تعداد کو ضرورت کے مطابق نٹ بولٹ/ بس بار ٹرنکنگ سسٹم کے ذریعے موجودہ سسٹم سے انسٹال کیبنٹ سے منسلک کیا جانا چاہیے۔
6	لوازمات، پرزے اور استعمال کی اشیاء
6.1	ہر دراز کے لیے اضافی (اسپیئر) ہینڈل (چینج اوور ہینڈل) فراہم کیا جانا چاہیے۔	18 ٹکڑے



اگر مزید تفصیلات کی ضرورت ہو تو، براہ کرم ہم سے بلا جھجھک رابطہ کریں
