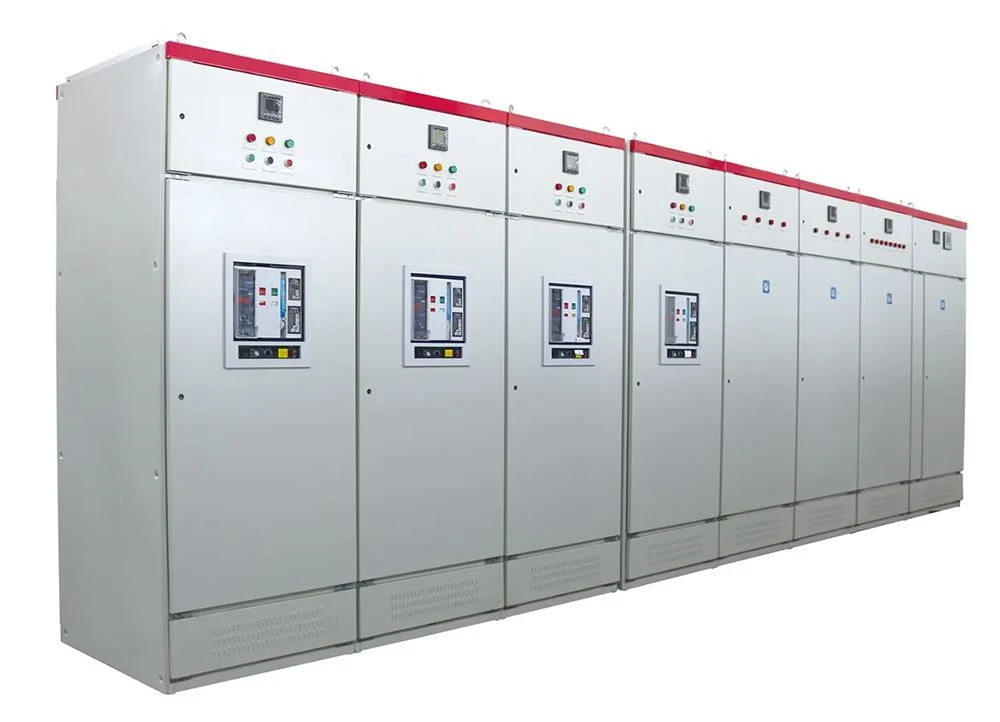

GGD کم وولٹیج فکسڈ-ماؤنٹڈ سوئچ گیئر

ہماری کمپنی پروڈکٹ کوالٹی کنٹرول اور انٹرپرائز مینجمنٹ کے لیے پرعزم رہی ہے، "مینوفیکچرنگ کوالٹی، سروس انٹیگریٹی" ہمیشہ صارفین کے لیے ہماری پختہ وابستگی رہی ہے۔ ہماری مصنوعات کے صارفین بنیادی طور پر پاور سپلائی بیورو، سوئچ فیکٹری اور مکینیکل اور برقی آلات کی کمپنی ہیں۔ وہ چین کے مختلف صوبوں اور خود مختار علاقوں میں اچھی طرح فروخت ہوتے ہیں اور کئی بار قومی کلیدی فیکٹریوں کے ذریعہ استعمال کیا جاتا ہے اور یورپ، افریقہ، جنوب مشرقی ایشیا اور دیگر ممالک کو برآمد کیا جاتا ہے۔ استعمال کے عمل میں، وہ صارفین کی طرف سے اچھی طرح سے موصول ہوئی ہیں.

GGD AC کم وولٹیج کی تقسیم کی کابینہ

GGD TYPE AC G کم وولٹیج ڈسٹری بیوشن کیبنٹ پاور پلانٹس، سب سٹیشنز، فیکٹریوں اور کان کنی کے اداروں اور AC 50Hz کے پاور ڈسٹری بیوشن سسٹم کے دیگر پاور استعمال کرنے والوں کے لیے موزوں ہے، ریٹیڈ ورکنگ وولٹیج 380V، ریٹیڈ ورکنگ کرنٹ 3150A، پاور، لائٹنگ اور ڈسٹری بیوشن کنٹرول کے آلات کے طور پر۔

GGD قسم الٹرنیٹنگ G موجودہ کم وولٹیج کی تقسیم کی کابینہ ایک نئی قسم کی کم وولٹیج کی تقسیم کی کابینہ ہے جسے محکمہ توانائی اور بجلی کے صارفین کی اکثریت اور ڈیزائن کے محکموں کی ضروریات کے مطابق حفاظت، معیشت، معقولیت اور وشوسنییتا کے اصول پر ڈیزائن کیا گیا ہے۔ اس پروڈکٹ میں اعلیٰ توڑنے کی صلاحیت، اچھی متحرک اور تھرمل استحکام، لچکدار برقی اسکیم، آسان امتزاج، سیریلٹی، مضبوط عملیت، نیا ڈھانچہ اور اعلیٰ تحفظ کے درجے کی خصوصیات ہیں، اور اسے کم وولٹیج سوئچ گیئر کے متبادل کے طور پر استعمال کیا جا سکتا ہے۔

GGD قسم ALTERNATING G موجودہ کم وولٹیج کی تقسیم کی کابینہ IEC 349 "کم وولٹیج سوئچ گیئر اور کنٹرول آلات"، GB 2751 "کم وولٹیج سوئچ گیئر" اور دیگر معیارات کے مطابق ہے۔

GGD AC کم وولٹیج کی تقسیم کی کابینہ کے آپریٹنگ حالات:

◆ محیط ہوا کا درجہ حرارت +40 ڈگری سے زیادہ نہیں ہونا چاہیے، -5 ڈگری سے کم نہیں ہونا چاہیے، 24 گھنٹوں کے اندر اوسط درجہ حرارت +35 ڈگری سے زیادہ نہیں ہونا چاہیے۔

◆ اندرونی تنصیب اور استعمال، استعمال کی جگہ کی اونچائی 2000m سے زیادہ نہیں ہوگی؛

◆ ارد گرد کی ہوا کی نسبتہ نمی +40 ڈگری کے اعلی درجہ حرارت پر 50% سے زیادہ نہیں ہے، کم درجہ حرارت (جیسے +20 ڈگری کے لیے 90%) پر بڑے رشتہ دار درجہ حرارت کی اجازت دی جانی چاہیے، درجہ حرارت کی تبدیلیوں کے اثرات کو دیکھتے ہوئے کبھی کبھار گاڑھا ہونا پیدا ہو سکتا ہے۔

◆ جب آلات نصب ہوتے ہیں تو عمودی جہاز کا جھکاؤ 5 ڈگری سے زیادہ نہیں ہوتا ہے۔

آلات کو ایسی جگہ پر نصب کیا جانا چاہئے جس میں پرتشدد کمپن اور اثر نہ ہو اور یہ کافی نہ ہو کہ برقی اجزاء کو کھردری جگہ بنا سکے۔

◆ اگر صارف کی خصوصی ضروریات ہیں، تو اسے کارخانہ دار کے ساتھ بات چیت کے ذریعے حل کیا جا سکتا ہے۔

جی جی ڈی اے سی کم وولٹیج کی تقسیم کیبنٹ مین سرکٹ اسکیم:

GGD کابینہ کا مرکزی سرکٹ 129 اسکیموں اور کل 298 وضاحتوں کے ساتھ ڈیزائن کیا گیا ہے (معاون سرکٹس اور کنٹرول وولٹیج کی تبدیلیوں کی فنکشنل تبدیلیوں سے اخذ کردہ اسکیموں اور وضاحتوں کو چھوڑ کر)۔

ان میں سے: GGD1 49 اسکیمیں 123 تفصیلات

GGD2 قسم 53 اسکیمیں 107 تفصیلات

GGD3 میں 27 منصوبے اور 68 وضاحتیں ہیں۔

مین سرکٹ اسکیم کا انتخاب ڈیزائن اور استعمال کے محکموں کی رائے لینے کے بعد کیا گیا تھا، اور پاور پلانٹس کو درکار اسکیم میں اضافہ کیا گیا تھا۔ 3150A تک ریٹیڈ کرنٹ، 2000kVA اور کے لیے موزوں

درج ذیل ڈسٹری بیوشن ٹرانسفارمرز کو منتخب کیا گیا ہے۔ اس کے علاوہ، GGJ 1 اور GGJ2 کیپیسیٹر معاوضے کی الماریاں ری ایکٹیو پاور کمپنسیشن کی ضروریات کو پورا کرنے کے لیے بنائی گئی ہیں، جن میں 4 مین سرکٹ اسکیم اور کل 12 وضاحتیں ہیں۔

معاون سرکٹ سکیم:

معاون سرکٹ کے ڈیزائن کو دو حصوں میں تقسیم کیا گیا ہے: پاور سپلائی سکیم اور پاور پلانٹ سکیم۔ GGD کابینہ میں ثانوی اجزاء کو انسٹال کرنے کے لئے کافی جگہ ہے، اور یہ بھی تیار کیا گیا ہے

LMZ3D موجودہ ٹرانسفارمر پاور پلانٹس اور خصوصی صارفین کے لیے ریلے تحفظ کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔

GGD AC کم وولٹیج کی تقسیم کیبنٹ مین بس:

قیمت اور تانبے کے بجائے ایلومینیم کے استعمال کی فزیبلٹی کو مدنظر رکھتے ہوئے، ریٹیڈ کرنٹ 1500A اور اس سے کم ہونے پر سنگل ایلومینیم بار بس استعمال کی جا سکتی ہے، اور جب ریٹیڈ کرنٹ 1500A سے زیادہ ہو تو ڈبل کاپر بار بس استعمال کی جا سکتی ہے۔

کارخانہ دار اس تصریح کے مطابق پروٹوٹائپ تیار کرتا ہے اور ٹائپ ٹیسٹ پاس کرتا ہے۔ بلاشبہ، مینوفیکچرر گاہک کی درخواست کے مطابق ایلومینیم بس کو کاپر بس میں بھی اسی بوجھ کی گنجائش کے ساتھ تبدیل کر سکتا ہے۔

بس کی گود کی سطح کا علاج ٹن استر کے عمل سے کیا جاتا ہے۔

برقی اجزاء کا انتخاب

(1)۔GGD کابینہ بنیادی طور پر زیادہ جدید برقی اجزاء کو اپناتی ہے جو چین میں بڑے پیمانے پر-پیدا کیے جا سکتے ہیں۔ ایک ہی وقت میں، اقتصادی اور معقول کے اصول کے مطابق، فزیبلٹی پر پوری طرح غور کیا جاتا ہے۔

دستیاب پرانی مصنوعات جیسے DZ10D، DZ20 وغیرہ کے کچھ حصے کو برقرار رکھنے کی بنیاد پر، متروک مصنوعات کا انتخاب نہ کریں۔

(2) HD13BX اور HS13BX روٹری سے چلنے والے چاقو سوئچ ایسے اجزاء ہیں جو GGD کابینہ کی منفرد ساخت کی ضروریات کو پورا کرنے اور میکانزم کے آپریشن موڈ کو تبدیل کرنے کے لیے بنائے گئے ہیں۔

پرانی مصنوعات کے فوائد کو برقرار رکھا، برقی اجزاء کا ایک یوٹیلیٹی ماڈل ہے۔

(3) اگر ڈیزائن ڈیپارٹمنٹ صارفین کی ضروریات کے مطابق بہترین کارکردگی اور جدید ٹیکنالوجی کے ساتھ نئے برقی اجزاء کا انتخاب کرتا ہے، تو GGD کیبنٹ میں تنصیب کی اچھی لچک ہوتی ہے،

اجزاء کی وجہ سے عام طور پر کوئی مینوفیکچرنگ اور انسٹالیشن مشکلات نہیں ہیں۔

(4) مین سرکٹ کے متحرک استحکام کو مزید بہتر بنانے کے لیے، GGD کیبنٹ ZMJ قسم کے مشترکہ بس کلپ اور موصلیت کے سپورٹ پارٹس کو ڈیزائن کیا گیا ہے۔ بس بار کلیمپ بذریعہ اعلی طاقت، ہائی شعلہ ریٹارڈنٹ PPO الائے ہاٹ فارمنگ، ہائی ڈائی الیکٹرک طاقت، خود بجھانے والا کین، منفرد ڈھانچہ، صرف ماڈیولر بلاکس کے درمیان تبدیل ہونے والے کو آسانی سے سنگل یا ڈبل ​​بس بار کلیمپ ہولڈر میں جوڑا جا سکتا ہے، موصلیت سپورٹ آستین مولڈ ڈھانچہ ہے، کم قیمت، پرانی طاقت کی خرابی کافی نہیں ہے، پروڈکٹ کی خرابی کافی نہیں ہے۔

GGD AC کم وولٹیج کی تقسیم کی کابینہ کی ساخت کی خصوصیات:

(1) جی جی ڈی ٹائپ اے سی کم وولٹیج ڈسٹری بیوشن کیبنٹ جنرل کابینہ کی شکل اختیار کرتی ہے، فریم مقامی ویلڈنگ اسمبلی کے ذریعہ 8MF کولڈ فارمڈ اسٹیل سے بنا ہے، فریم کے پرزے اور معاون پرزے اسٹیل فکسڈ پروڈکشن فیکٹری کے ذریعہ فراہم کیے جاتے ہیں، تاکہ کابینہ کی درستگی اور معیار کو یقینی بنایا جاسکے۔ جنرل کابینہ کے اجزاء ماڈیولز کے اصول کے مطابق ڈیزائن کیے گئے ہیں اور ان میں 20 مولڈ ماؤنٹنگ ہولز ہیں۔ اعلی عام گتانک، فیکٹری کو پہلے سے-پیداوار حاصل کرنے کے لیے بنا سکتا ہے، نہ صرف پیداواری دور کو مختصر کر سکتا ہے، بلکہ کام کی کارکردگی کو بھی بہتر بنا سکتا ہے۔

(2)۔ جی جی ڈی کابینہ کے آپریشن کے دوران گرمی کی کھپت کو جی جی ڈی کابینہ کے ڈیزائن میں مکمل طور پر سمجھا جاتا ہے۔ کیبنٹ باڈی میں اوپر اور نیچے کے دونوں سروں میں ہیٹ سنک ہول کی مختلف مقدار ہوتی ہے، جب کابینہ کے اندر برقی جزو کیلوریفک ہوتا ہے، گرم ہوا بڑھ جاتی ہے، اوپری سرے کی سلاٹ سے خارج ہوتی ہے، اور ٹھنڈی ہوا کو کابینہ میں نچلے سرے کی سلاٹ سے مسلسل شامل کیا جاتا ہے، سیل بند کیبنٹ کو قدرتی وینٹیلیشن کی شکل بنائیں تاکہ نیچے سے لے کر اوپری حصے میں حرارت کا مقصد حاصل کیا جا سکے۔

(3) GGD کابینہ جدید صنعتی مصنوعات کے ماڈلنگ ڈیزائن کی ضروریات کے مطابق، گولڈن سیکشن ریشو ڈیزائن کابینہ کے جسم کی شکل اور ہر حصے کی تقسیم کے سائز کا طریقہ استعمال کرتے ہوئے، تاکہ پوری کابینہ خوبصورت اور فراخ ہو، ایک نئی شکل ہو۔

(4)۔ کیبنٹ کا دروازہ فریم کے ساتھ شافٹ موو ایبل ہنگ کو گھما کر جڑا ہوا ہے، جو انسٹالیشن اور جدا کرنے کے لیے آسان ہے۔ دروازے کا تہہ کنارہ پہاڑی ربڑ کی پٹی سے جڑا ہوا ہے۔ دروازہ بند کرتے وقت، دروازے اور فریم کے درمیان کی پٹی میں ایک خاص کمپریشن اسٹروک ہوتا ہے، جو دروازے اور کابینہ کے درمیان براہ راست ٹکراؤ کو روک سکتا ہے، اور دروازے کے تحفظ کی سطح کو بھی بہتر بنا سکتا ہے۔

(5)۔ برقی اجزاء سے لیس آلہ کا دروازہ ایک سے زیادہ نرم تانبے کے تار کے ساتھ فریم کے ساتھ جڑا ہوا ہے، اور کیبنٹ میں تنصیب کے حصے گھٹنوں کے پیچ کے ساتھ فریم کے ساتھ جڑے ہوئے ہیں۔ پوری کابینہ ایک مکمل گراؤنڈنگ پروٹیکشن سسٹم تشکیل دیتی ہے۔

(6)۔ کیبنٹ باڈی کا سب سے اوپر پینٹ پالئیےسٹر اورنج بیکنگ پینٹ ہے، جس میں مضبوط چپکنے والی اور اچھی ساخت ہے۔ پوری کیبنٹ دھندلا رنگ کی ہے، اندھے ہونے والے اثر سے گریز کرتی ہے اور ڈیوٹی پر موجود عملے کے لیے زیادہ آرام دہ بصری ماحول پیدا کرتی ہے۔

(7) جب ضروری ہو تو کیبنٹ باڈی کے اوپری کور کو ہٹایا جا سکتا ہے تاکہ سائٹ پر مین بس لائن کی اسمبلی اور ایڈجسٹمنٹ کی سہولت ہو۔ کابینہ کے اوپری حصے کے چاروں کونوں کو اٹھانے اور لوڈ کرنے کے لیے لفٹنگ رِنگز سے لیس کیا گیا ہے۔

(8)۔ کابینہ کے تحفظ کی سطح IP30 ہے۔ صارف استعمال کے ماحول کی ضروریات کے مطابق IP20 اور IP40 کے درمیان بھی انتخاب کر سکتے ہیں۔
